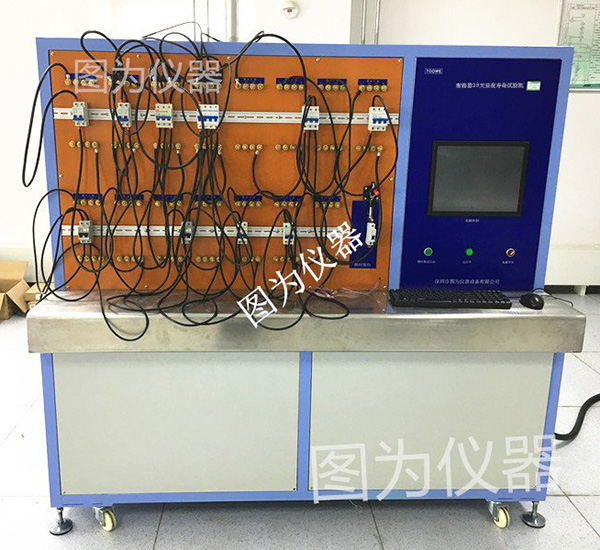

断路器28天昼夜寿命试验机、28天昼夜寿命综合性能测试台

一、设备概述:
   断路器28天昼夜寿命试验机、28天昼夜寿命综合性能测试台
执行与满足标准及试验方法 GB10963.1-2005 电气附件 家用及类似场所用过电流断路器 第1部分:用于交流的断路器;GB 10963.2-2008 家用及类似场所用过电流保护断路器 第2部分:用于交流和直流的断路器;GB16917.1-2014 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第1部分:一般规则;GB14048.2-2008  低压开关设备和控制设备 第2部分:断路器。
二、主要技术参数
1. 28天寿命试验:
1.1测试工位:15个;
1.2通电时间:0~999h可调;
1.3断电时间:0~999h可调;
1.4试验次数:0~9999可设;
1.5测试AC电流:0~200A可长期连续工作,分辨率0.1A
1.6电流波形:正弦波;
1.7开路电压:≥30V. 分辨率0.1V
1.8 电流输出:15路独立电流
2.温升测量:
2.1测试通道:45通道;
2.2热电偶型号:T型;
2.3所有热电偶探头均可带电测量;
2.4测量温度范围:0~200度;
2.5测量精度: 0.2级;
2.6具有温度曲线显示;具有温度数据记录表
3.显示及控制系统
3.1设备采用PLC为主控单元,结合电脑进行人机对话进行控制及自动测试。
由电脑控制台、断路器操作台、负载柜组成。
3.2可设定自动保留测试数据,或可点击存储按钮,这时会弹出数据对话按钮,要求输入产品型号、规格、编号,测试日期和文件号自动生成,点击存储按钮,自动保存。可将数导出到电脑进行打印;
3.3温度显示:在电脑界面显示,显示温度值及曲线图
4.其它
4.1使用环境温度: 0~+40℃;
4.2使用环境湿度:≤90%RH;
4.3电源(V):AC220±10%V,50±0.5Hz;
4.4安全配置:漏电保护,短路保护,过流保护,运行指示,试验结束指示,故障报警自动停机.
