——继电器的线圈电阻测试仪、触点接触电阻测试仪、触点与线圈的绝缘电阻测试仪

一、设备概述:
   继电器综合试验机是根据客户提供的技术要求,符合相关的国家标准。能对继电器触点进行交流或直流通电与断电的寿命测试, 能测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻等。适用于继电器生产厂家和电器检测所、继电器使用单位对继电器进行性能测试。
    本测试机采用触摸屏和可编程控制器PLC控制,除产品装夹、参数设置为人工操作外,其余的动作、通/断电计数、触点粘结等现象和断判均自动进行,自动测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻与触点的寿命测试。本机设计合理,使用方便,操作简单,性能可靠,外型美观。
二、设备结构及原理:

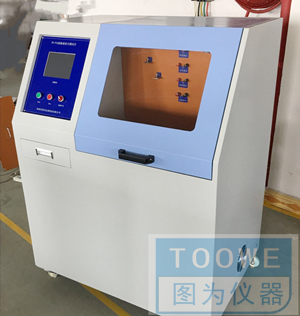

   本测试机采用台箱式结构,整体防静电喷涂,优质蚀刻不锈钢板作面板,美观耐用,上有控制屏、调节旋钮、通电指示灯、开关、报警器等部件,内有PLC、通电检测模块、控制线路等。
    寿命测试:同一时间可对2组触点进行寿命测试,1组触点配2个负载箱进行测试,负载箱有1个电源和2个负载组成,触点与负载接线如图1所示。可以在触摸屏设定测试总次数、通电时间与断电时间,自动判断触点的好坏,在测试过程中如果触点长时间粘合或者长时间不通电将认为不合格,自动停机报警。
测试完成后可以将继电器的型号和线圈电阻、触点接触电阻、触点与线圈的绝缘电阻与测试次数保存下来,通过U盘拷贝到电脑进行查看与打印。
 工作台面在寿命台的顶部,用防火的绝缘电木制作而成,开有与试样连接线路的孔位,并且装有可推拉的有机玻璃罩,安全美观,操作方便。
三、主要技术规格:
1) 供电电源:AC:220V±10%/50Hz。
2) 检测产品极数:单极或双极,常开或常闭,常开和常闭同时测试;
3) 测试继电器个数:1~4个独立测试;
4) 1个继电器测试1组常开和常闭对应1个负载柜,也可以1个继电器测试2组常开和常闭对应1个负载柜,
5) 继电器线圈供电压:DC 0~110V手动调节,AC 0~250V手动调节。
6) 继电器线圈供电电流输出:DC输出电流最大1A,AC输出电流最大1A。
7) 数显电压表:精度±0.5%,分辨虑0.1V;
8) 继电器通/断电试验时间及间隔:0.1秒~99.9S可PLC任意预置。
9) 试验次数:1~999999可PLC预置,可断电保持,次数到达时自动停机并有声光报警。
10) 触点通电次数:PLC根据触点通/断电次数进行累加,可断电保持。
11) 智能判断:试样通负载时,预先可设置该工位试样连继出现常通(触点粘合)或出现连断开(触点烧)的次数,当累计到设定次时, 判断该工位产品不良,并自动停止负载.
12) 触点接触电阻测试:1~1000mΩ;
13) 线圈电阻测试:1~1000Ω;
14) 绝缘电阻测试:1MΩ~1000MΩ
15) 所设参数和型号均可长期保存。
16) 控制方式:PLC控制,人机界面智能操作
17) 接线方式:试验机面板配有2对大电流接线柱分别接被测继电器的2对触点,另配一路接线排用于供被测继电器线圈用电。
18) 尺寸大小:宽600mm×深450mm×高1400mm。
