外置断路器寿命测试装置,外置断路器寿命测试台

一、 概述:
本装置主要实现对外置断路器的机械寿命和电气寿命,负荷开关的机械寿命和电寿命进行测试。采用上位机独立控制系统完成对测试产品的自动控制,在测试过程中采用全自动控制技术,能够完成测试次数统计汇总,跳合闸时间统计判断,负载功率及功率因数调整,完成对测试结果输出等功能。
二、 装置的组成

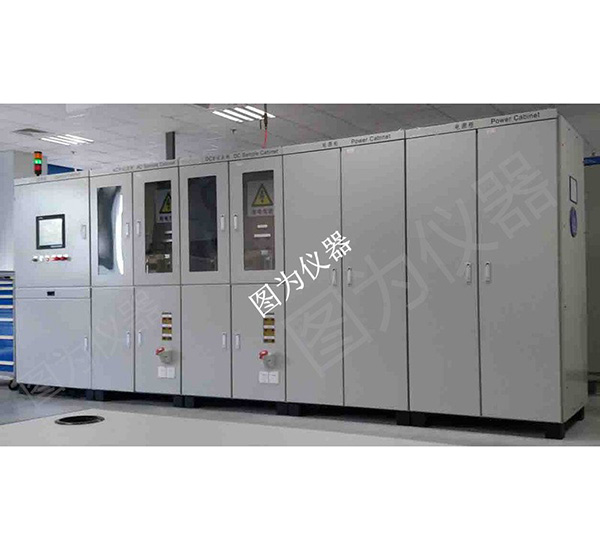

本装置采用箱体式拼装而成,控制部分包括电脑采用1个箱体,断路器操作机柜6工位采用2个箱体,负载装置采用1个箱体,一共4个箱体连接在一起,内部再进行电气连接与机械连接。
箱体采用优质板金与方通焊接而成,加板金烤漆封装,门采用透明有机玻璃可观察测试产品。采用电脑与可编程控制器PLC做为主控单元,结果气缸做为推动动力对断路器进行分合闸操作;对于自动分合闸的断路器,本机提供直流与交流电源供给断路器电源,通过控制电源达到控制断路器分合闸的效果;
三、 技术参数:
1) 输入电源:3相AC380V,每相60KVA以上
2) 控制方式:电脑与PLC全自动控制;
3) 跳合闸方式:断路器自身电磁或电动自动推动跳合闸或者外部气缸推动跳合闸;
4) 推动方式:气缸推动;
5) 工位数量:6工位,独立控制;
6) 负载参数:
功率因数:0.3~0.96连续可调;
分辨率:0.01;
精度:2±%;
单相电压: 0~250V(线电压);
分辨率:0. 1V;
精度:2±%;
单相电流:0~120A;
分辨率:0.1A;
精度:2±%;
负载数量:6路负载(单相)
7) 负载调节方式:手动、自动都可以;
8) 断路器线圈电压供电:AC0~500V;
9) 电压设定方式:自动调节;
10) 分辨率:0. 1V;
11) 精度:2±%;
12) 断路器线圈电压供电:DC0~60V;
13) 电压设定方式:自动调节;
14) 分辨率:0. 1V;
15) 精度:2±%;
16) 反馈电压测量:DC0~300V;
17) 分辨率:0. 1V;
18) 精度:2±%;
19) 合闸时间设定:1~999.9s,6工位独立设定;
20) 分闸时间设定:1~999.9s,6工位独立设;
21) 分合闸次数设定:1~999999,6工位独立设;
22) 通讯接口:RS232;
23) 保护功能:过压、过流、短路;
24) 具有面板操作或远程控制两种操作方式,可通过网络控制该设备电脑进行控制;
25) 具有过温保护功能和温度设定以及温度监测;
26) 能分别兼容二极和四极微型断路器电气寿命和机械寿命测试;
27) 测试产品:3~125A
28) 能够对断路器的反馈端电压监测,对跳合闸成功率反馈监测;
29) 声光报警装置,试验中或出现不合格测试品时及时提醒操作人员,装有三色指示灯,待机显示黄色、运行显示绿色、停机显示黄色、。
30) 整机外型尺寸:长5000宽800高1800mm
四、 电脑部分及界面:
1) 电脑配置:
EC0-1816V2NA(B)-10COM CPU: G2120主频3.1G,;内存:2G,硬盘:500G, ATX 250W电源、带键盘及鼠标,除主板自带外露接口外,还引出6个COM(主板自带2个,共引出8个COM,通过配件中带键仔的COM线材可再引出2个COM口) 、1个LPT。主板自带5个PCI、1个PCI-E*1(PCI-E*4插槽)、1个PCI-E*16扩展槽位。
2) 液晶显示屏:明基VW2245
3) 电脑软件:
Ø 软件总体功能要求:检定软件至少包含用户管理、方案配置、测试点配置、测试项目选择、设备测试及设置、报表处理等功能。
Ø 用户管理:包括密码修改和超级用户管理两个功能,密码修改可以供任意用户修改登陆密码;超级用户管理,可供超级用户删除系统中现有用户,重置用户密码和增加新用户;
Ø 系统介面要求:界面分三部分:设置区、操作区、波形显示区、试验数据显示区。
Ø 设置参数:包括:合闸时间,分闸时间,测试次数等;
Ø 操作区:包括:开始测试,停止测试,数据存储;
Ø 波形显示区:包括:电流波形,电压波形;
Ø 数据显示区:包括:合闸时间,分闸时间,测试次数,电压显示,电流显示等;
Ø 数据存储:当做完一次试验后,如要想要保留测试数据,可点击存储按钮,这时会弹出数据对话按钮,要求输入产品型号、规格、编号,测试日期和文件号自动生成,点击存储按钮,自动存入硬盘。数据可导出到EXCEL文档。
Ø 装有远程控制软件,可在其它有网络的电脑完全控制本电脑;
