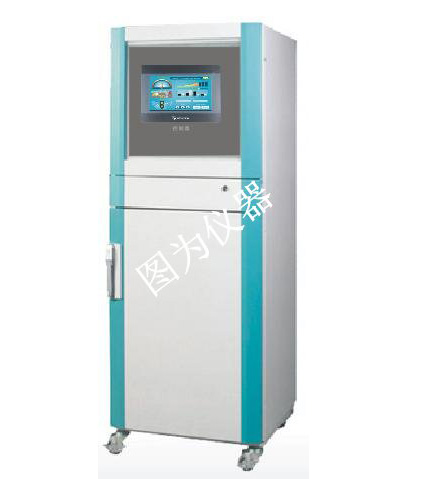

一、概述：
   本系统针对断路器的动作特性设计而成，提供动作电磁铁所需的不同电压，如60％额定电压，80％额定电压，95％额定电压，110％额定电压等，在不同电压下测试电磁铁是否动作正常，触点闭合和断开是否正常等。有PLC与触摸屏控制，通过触摸屏设定动作电压值，设备自动调节所需电压值。通过触摸屏进行设定测试次数、合闸后停顿时间、断开后停顿时间，设备将按照设定参数进行测试，发现不良故障降自动报警停机。
    测试完成后，可在触摸屏设定出厂型号，出厂编号等，设备自动储存测试数据与结果，可查看，可通过U盘到电脑打印。
二、技术参数
1、供电电源：AC220V；
2、控制系统：由PLC与触摸屏控制；
3、合/分闸电源：手动调整所需电压
   交流： 0-300V/5A     1路
   直流： 0-270V/5A     1路
6、储能电源：手动调整所需电压
  交流：  0-300V/5A     1路
  直流：  0-270V/5A     1路
9、测试次数：1~9999次，可设定；
10、合闸时间：0.5~999.9S；
11、分闸时间：0.5~999.9S；
12、分合闸是否正常，自动判断；
13、测试完成数据可保存，查看，打印；
