——接触器继电器耐久试验台、 继电器接触器可靠性寿命测试台

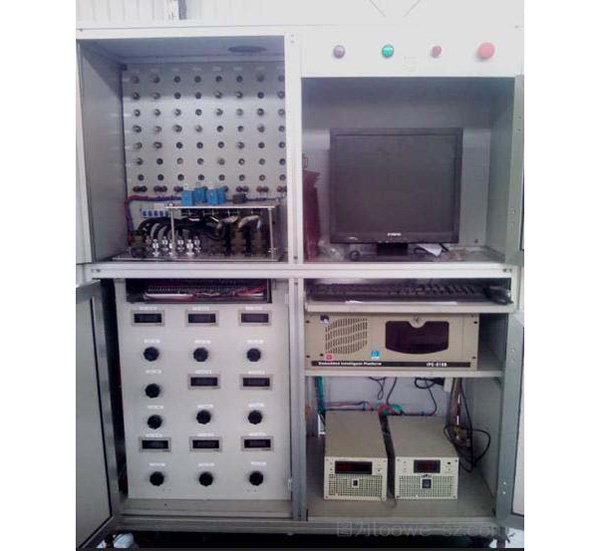

继电器耐久试验台是对动继电器检测和进行耐久试验的专用测试设备,能方便实现对启动继电器的不同测试要求,能满足16个启动继电器同时老化。外部和内部结构上的设计布局美观合理,测试工装、夹紧工装重新设计,便于操作。为提高测试精度,增加一套自动检测报警电路对测试参数超标的项目报警显示.·可对启动继电器进行常规性能参数测试,具备自动测试、手动测试及 耐久试验功能。线圈电压、线圈电流、触点压降、闭合电流、吸合电 压、释放电压、耐久试验时各组闭合电流和开路电压等数据显示。
满足标准:GB14048.1-2012《低压开关设备和控制设备总则》;GB/T15510-2008《控制用电磁继电器可靠性试验通则 》;GB10963.1-2005 《家用及类似场所用过电流保护断路器》;GB16916.1-2014《家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)》;GB16917.1-2014《家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)》;GB/T50479-2011《电力系统继电保护及自动化设备柜(屏)工程技术规范》;GB/T4205-2010《人机界面标志标识的基本和安全规则 操作规则》;GB/T15969.1-2007 《可编程序控制器 第1部分:通用信息》;GB/T15969.2-2008 《可编程序控制器 第2部分: 设备要求和测试》。
一 .产品描述:
1、自动测试时能对吸合电压、释放电压、触点压降超标的项目进行相应报警和显示。
2、能对吸合电压、释放电压、触点压降的检测基准进行调整和校正并可模拟报警。
3、设置32位老化座,一次同时老化16只产品,另16位可同时进行拆装。
4、自动测试及耐久试验采用SMQJ-2微机控制器控制,能设置并显示继 电器通(断)时间、冲击次数、冲击时间、老化次数、老化路数
5、通过调整变换大电流负载和修改参数(含检测基准)能满足不同型号 启动继电器的测试要求产品规格1 .额定工作电压: DC12~17V可调(改变三相变压器初级抽头)
二 .技术参数
1. 额定闭合电流: DC4组 每一组100A (最大150A)
2. 额定工作电流: DC450A(连续通电工作)
3. 测试用直流稳压电源:
              DC 0~15V连续可调带5A负载时电压变化≤0.1V 输出电流≤5A
  耐久试验用直流稳压电流:
              DC 5~15V连续可调带负载电电压变化≤1V 输出电流≤14A
4 .触点压降(继电器主触点吸合时): ≤0.2V
5. 基准电压调节范围:(自动检测报警) 检测精度: ≤0.01V。
吸合低: DC 3~5V(连续可调) 吸合高: DC 5.5~8.5V(连续可调)
释放高: DC 3~5V(连续可调) 释放低: DC 0~1.5V(连续可调)
压降高: DC 0~1.5V(连续可调)
6. 被测继电器吸合时间:0~255S(连续可调);
7. 耐久性试验中被测继电器通、断时间可调≤255S
8. 耐久性试验中可对被测继器电工作次数进行计数≤65535次,并自动停机
9. 耐久性试验中被测继电器冲击电流时间要调 0≤T ≤25.5S
10 .耐久性试验中能显示出正在工作的某路继电器或显示有故障的某个继电器(即用行列式矩阵表示继电器的位置, 0表示不吸合,1表示 断不开)
11 .测试精度
     额定工作电压: 44C2-V 0~20V 1.5级
     线圈工作电流: 44C2-A 0~5A 1.5级
     额定闭合电流: 44C2-A 150A/75mV 1.5级
     线圈电压、触点压降:DC0~19.99V 0.5级
12. 电源:三相交流380V±10% 50Hz±2%
13. 整机功率:8.8KW
14. 外形尺寸:1100*850*1000mm(长*宽*高)
15. 整机重量:300kg
三 .工作环境
1)、户内使用,且室内通风良好。
2)、海拔高度不超过2000米。
3)、环境温度在-10℃~+50℃ 。
4)、日平均相对湿度不大于95%,月平均相对湿度不大于90%。
5)、无强烈震动和冲击。
6)、周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌
