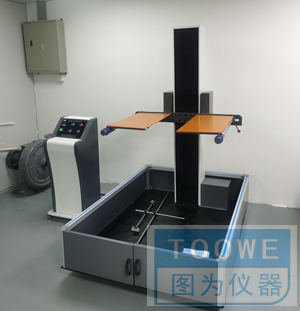

——充电桩插头与连接器跌落冲击试验装置

GB/T 18487.1-2015充电桩插头与连接器跌落冲击试验装置
一、 产品概述
本装置符合GB2099-2008图29、IEC60884图29, GB/T 18487.1-2015 第1部分8.14章节、GB/T11918等标准要求,适用于检查可拆线的多位移动式插座装上最轻型软缆后的机械强度。
二、 试验原理
将软缆自由端固定到固定端,固定点离地面的高度为750㎜,将试样抓住,使软缆处于水平状态,然后使试样跌落到混凝土地板上8次,每次跌落后,在固定点处将软缆转45°角。试验之后,试样应不出现标准意义上的损坏,尤其是部件不得松动或脱落。
三、 技术参数
1、跌落高度:00~1500mm
2、测量大重量:60kg
3、跌落高度误差:±10mm
4、跌落次数:8次
5、旋转装置:90°分度,4个方向可旋转
6、设备外形尺寸:L*W*H 2300*500*860mm
7、重量:約80kg
8、电源:AC220V/ 50HZ
9、工作环境:温度(20±10°C),湿度<85%
