——电线电缆扭结试验机

扭结试验是在(GB5013-2008)第二部分试验方法中,新增加的新条文3.6。它适合用于导体截面积在1.5mm2及以下的二芯和三芯护套软线。
本装置是我公司和武汉国家电线电缆检测中心共同研制和开发一种新产品。其特点设计新颖结构合理、一次同时可做两根试样。(顺时针和逆时针扭结的各一根)。是目前市场上急需的产品之一。
范围结构与功能:

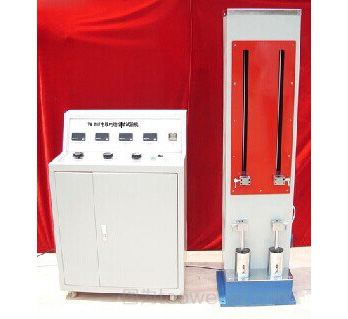

本仪器由电器控制柜和机械传动两大件组成,电器控制柜上,设有电压,电流表和计数器,及启动,停止开关。
机械传动主要是由电机带动上夹头做上下往返运动,移动距离650mm
该仪器在试验期间电流中断导体之间发生短路会鸣钟报警。
主要技术参数
1、试样电压:220/450 (可调)
2、电机 功率:370W
3、导体截面积:0.75m 2 -1.5mm 2
4、试验电流:6 -16A
5、试样长度:1000mm
6、试样外径:¢8.2—¢12
7、试验次数:3000 次(往返)
8、负重:30-100N
9、上夹具的移动速度:9 次(往返) / 分
10、上下夹具间伸直后的总长度:约 800mm
使用方法
1、取试样约1m长的四根,将其中两根软线,顺时针扭绞三次,约275mm长,另两根逆时针方向同样扭结三次。
2、将上夹头移动到最下端。从扭结好的四根软线中取出顺时针和逆时针扭结的各一根。将两端分别固定在上下夹具上。夹具间的距离为200mm.
3、把软线的两头分别接好,两芯的A-A、B-B,三芯A-A、B-B、C-C。
4、根据截面积和线芯按标准,在下拉杆上负重。
5、接通电源,根据试样调好电压、电流并按下启动按钮,开始试验。
6、试验结束后,将电压和电流恢复原位,关闭电源。
