一、适用范围

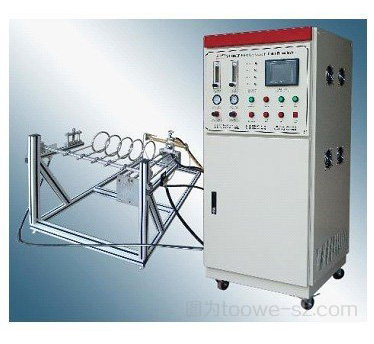

  TW-NH-102型电缆耐火特性试验装置根据GB/T19216-2003《在火焰条件下电缆或光缆线路的完整性试验》、GB/T19216.31-2008《在火焰条件下电缆或光缆线路的完整性试验•供火并施加冲击的试验程序和要求》、IEC60331-1和-2:2009《在火焰条件下电缆线路的完整性试验•火焰温度不低于830℃的供火并施加冲击的试验程序和要求》而建立起来的综合性试验设备，主要用于进行电缆或光缆耐火特性试验和冲击试验。
二、设备组成
2.1 燃烧系统：
一支500mm带型喷灯（包括文丘里混合器）；
一个支持500mm带型喷灯及可进行测温的喷灯支持架小车；
二支用于校正火焰温度的 1.5mm×500mm热电偶，二个相应的手携式数显温度仪；
二个可换的电缆试样燃烧支持架（用于不同直径的电缆试样）等组成,符合GB/T19216.31—2008、IEC60331-1和2-2009的带冲击的耐火试验样品支持架。
2.2 控制系统：
气源的控制与调节：压缩空气的调节（空气质量流量计、压力表、电磁阀）；
丙烷气体的调节（丙烷气体质量流量计、压力表、电磁阀）；
试样电压与维持电流的提供与调节：9KVA变压器、调压变压器、各种变阻器及相应电路、电压表、电流表等；
燃烧时间的控制：供火时间控制，供火后继续供电时间控制柜体等组成；
符合IEC60331-1和2-2009带冲击的耐火试验控制柜。
三、技术参数：
·燃烧架为柜式、耐火特性和耐火冲击为一体式方便操作及其外观美观大方
·燃烧器：500毫米的带型喷灯（含文丘里混合器），燃烧器孔3排交错排列孔直径：￠1.32中心距：￠3.2，燃烧器可上下、左右调节满足与电缆水平和垂直距离的定位
·耐火特性支架：由两个金属环支架，中间长度大约300MM，实验支撑金属圆环内径为150MM，环截面直径为10±2MM，样品架一端安装有一个夹具固定试样，另一端方便热量沿试纵向传递
·耐火冲击支架：冲击试验梯架由钢材框架组成，为了适应不同尺寸电缆的试验，试验梯架上两根位于中央的垂直钢构件可以调节，试验梯架长约1200mm和高约600mm，试验梯架的总质量为（18±1）kg，四个橡皮衬套橡皮衬套的硬度为（50～60）肖氏A，冲击棒直径为（25±0.1）mm长为（600±5）mm低碳钢圆组成，冲击棒角度为60°
· 样品施加电压：AC100V~1000V 可调试样短路击穿电流 2A
·试样维持电流10-260MA 可调
· 三相变压器：380V，9KVA
·试样短路、断路停止供火并切断电压，软件并有故障提示
·供火时间：0~999Min可调
·用于矫正火焰用的二支Ф1.5mm热电偶及相应的便携式测温仪
·气源的控制与调节：空气流量为质量流量剂20~200L/Min可调，丙烷流量为质量流量剂2~20L/Min可调。
·控制方式：由电脑软件控制操作，监控试验过程中的电流、电压燃气流量、试验结果、曲线打印
四、技术规格：
·试验支架尺寸：耐火特性1800mm（W）x700mm（D）x1300mm（H）
                       耐火冲击2430mm（W）x800mm（D）x1500mm（H）
·控制箱尺寸：800mm（w）x800mm（D）x1800（H）
·试验箱：3MX3MX3M（选配）
·气源：丙烷、空气（自备）
·耐火特性及耐火特性火冲击一体式（选配）
·电源：三相五线AC380V 50/60Hz 10A
