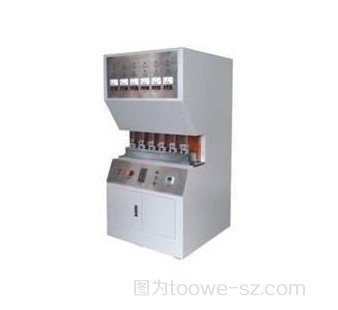

——UL62-R电线压碾试验机

设备概述:设备完全满足UL62-2010标准第5.1.17节, UL 507-2010第51D章节要求。用于对UL62-R电源线的护套进行压碾测试。
主要技术参数:
1计时器:0.01~99.99h
2施 力:890N (200 Lb)
3试验行程:100mm可调
4压碾块尖角R:1.19mm
5工 位:6工位
6检测功能:具有线芯短路、线芯与夹板间短路报警提示功能
根据UL507, UL1278, UL1042标准,将要求风扇和暖风机的电压等级为300V,导体18~14AWG的电源线必须使用"-R"类型的,"-R"类型的电线将要求增加做如下四项性能测试,这些测试将在新版UL 62中增加:
 A. Abrasion 磨损
1.提供测试样品5PCS,每条电线长40inch +/-10%
2.测试机使用等级1/2medium的砂纸
3.电线一端加3.3 +/-0.1N 砝码
4.测试时,砂纸需要在每摩擦800来回更新一次(可转动更新,不一定是更换整张砂纸)
5.测试机以水平行程160mm +/-5%,来回速度是每分钟28+/-1回
6.在摩擦5000个来回之后,5PCS受测样品均不能用任何的导体或屏蔽暴露
B. Pinching 夹挤
1.提供测试样品5PCS,每条电线长度根据测试设备来规定
2.将样品放在水平的钢板和压块中间(压块前端倒R角1.19mm)
3.以0.2+/-0.05 in/min的速度施加重量
4.重量达到2254N后,立即弹开
5.电线不能有破损,断路,短路等电性能不良
6.5PCS测试样品均需测试
 C. Crushing 压碾
1.提供测试样品5PCS,每条电线长度根据测试设备来规定
2.将样品放在水平的钢板和压块中间(压块前端倒R角1.19mm)
3.将890N的重量慢慢施加到电线上(目前没有规定施加的速度,但不能直接施加)
4.施加的力持续7小时
5.电线不能有破损,断路,短路等电性能不良
6.5PCS测试样品均需测试
 D. Flexing 弯曲
1.提供测试样品6PCS,每条电线长度根据测试设备来规定
2.电线要施加300V的电压,并根据不导体尺寸和线型施加不同的负载电流,并连接上不同的时间延迟保险丝
3.以每分钟20圈的速度,弯曲3100圈
4.电线上离弯曲点305mm处施加110g砝码重力
5.电线不能有破损,断路,短路等电性能不良,导体断线率小于等于10%,内导体不刺穿绝缘层,不能有屏蔽暴露
 提示:
1.A,B,C三项测试不需要接负载
2.这些测试目前UL仍在审核当中,并未列正式列入UL62,但基本是已经确定会增加到标准中,而将这些测试从UL507中删除
3.这些测试是为了配合风扇和暖风机产品的要求而增加,使用到其它产品的电源线不需要这些测试
4.这些测试的目的是为了解决风扇和暖风机产品在消费者使用时对电源线的损坏而造成伤害或火灾
5.弯曲测试的机器不等同与一般插头弯曲测试
6.UL507新版标准将要求于2009年9月27日起实施
7.不适于加拿大墨西哥
8.更多详细标准说明请看UL62第18版
