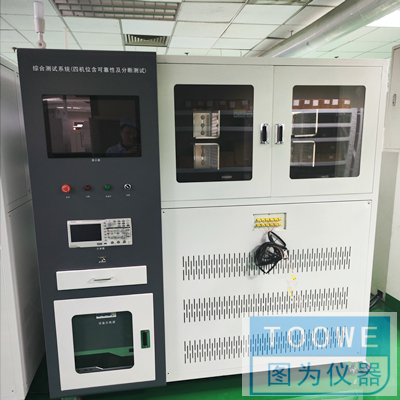

熔断器耐久性试验装置、熔断器熔断特性试验台 熔断器动作特性试验机

 熔断器耐久性试验装置、熔断器熔断特性试验台、 熔断器动作特性试验机根据国家标准GB∕T 9364.1-2015 小型熔断器 第1部分:小型熔断器定义和小型熔断体通用标准,适用于高压熔断器系列(1A—200A)各种规格、型号的短延时、瞬时、长延时标准动作特性试验。
 设备概述:
    该试验台由铝合金壳体、电子变频源、特种升流器、 温度巡检仪以及控制通讯系统、工控机等部分组成。
 能输出0-4000A试验电流,对产品进行标准长延时, 短延时、短路瞬时测试,以及温升试验。测试时, 电流设定输出,自带软件实时跟踪系统、自动调整, 准确稳定。自带数据存储系统,建立数据库。
 主要技术参数:
    1)输入电源:AC 380V,50Hz。
   2)设备总容量:50KVA。
   3)输出电流:1工位AC 1—5、25、75、300A,
                         2工位AC 500、1000A、2000A、4000A,
 自动分档,直接设定输出,2工位可同时测试。
   4) 测试时间:延时:0-9h59m59.9s,分辨率0.1s 。
                       瞬时:0—999ms,分辨率1ms。
   5)电流互感器变比:300\5A、精度等级:0.2级。
                                  500、1000、2000、4000/5A,精度等级:0.5级。
   6) 电流波形失真度:< 5%。
   7)温度巡检仪:测试范围:-50℃—300℃ ,精度等级:0.5%rdg+1.0℃ 。
   8)输出电流误差 延时<±1%,瞬时<±5%
