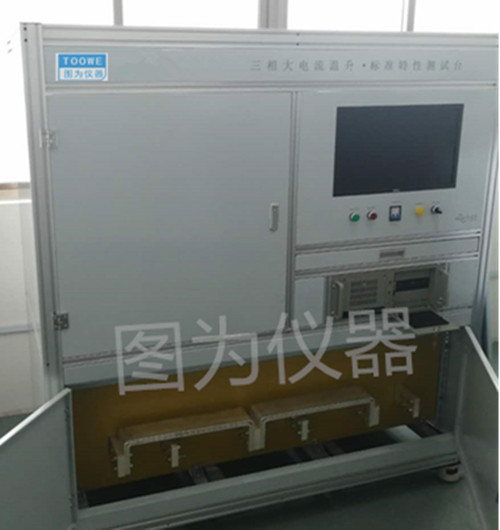

三相大电流温升标准特性测试台 熔断器大电流温升标准特性测试台 隔离开关大电流温升标准特性测试台

三相大电流温升标准特性测试台  熔断器大电流温升标准特性测试台 隔离开关大电流温升标准特性测试台
一、设备慨述:
该设备是我公司图为仪器根据国家标准有关规定以及用户特殊要求而精心制作的一台三相电流综合试验台。该试验台主要由电子恒流源及控制系统、温度巡检仪及后台运行软件等组成。能同时输出3路测试电流,三相相位120度,满足三相四线、三相三线、3路单相测试 测试时软件程序自动控制,设置有2段电流模式,可对产品进行延时、标准特性测试。
被测试品:断路器、熔断器、隔离开关等
二、测试功能:
1、延时特性测试
2、瞬时特性测试
3、温升特性测试
三主要技术参数:
 1、设备电源:三相四线 AC 380((1±10%)V。
 2、设备容量:30KVA,电子源设定输出。
 3、电流输出:AC 0—200A、500A、1000A、3000A,自动换挡输出,电流精度等级:≤ 1% 。
4、测试时间:AC 1000A 通电时间 4小时;AC 3000A 通电时间 1分钟
 5、测试方式:外接导线测试(客户自行负责) 设备输出6个测试铜头,采用40*10平方的铜牌输出。
 6、设备绝缘电阻:≥10MΩ;
7、设备可实行长期工作制,能稳定、可靠地长期运行,无安全隐患,且设备符合环保要求。
8、 显示器为10寸 触摸屏
四、设备主要元器件的配置
1)电子变频源等核心部件,图为仪器自主研发生产,维护方便。
2)电脑工控机采用台湾研华品牌、显示屏采用21.5寸戴尔品牌。
3)交流等低压电器采用施耐德品牌。
质保期:从最终验收纪要签字之日起,核心部件(恒流源)质保3年,超过保修期,我方提供配件,需方协助更换。
常规外购件(接触器、继电器、变压器等)1年内包换,我方免费提供配件,需方协助更换。超过保修期,我方也可提供配件,需方协助更换。
