接触器电气寿命综合试验台 接触器触点寿命测试台 接触器线圈电阻测试仪 接触器触点接触电阻测试仪 接触器触点与线圈的绝缘电阻测试仪

接触器综合试验台 接触器触点寿命测试台  接触器线圈电阻测试仪 接触器触点接触电阻测试仪 接触器触点与线圈的绝缘电阻测试仪
一、设备概述:

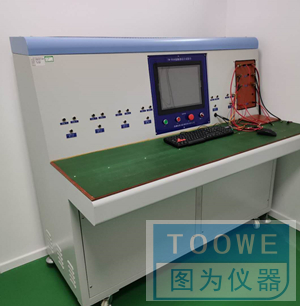

    接触器综合试验台是根据客户提供的技术要求,符合相关的国家标准。能对接触器触点进行寿命测试, 能测试接触器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻等。适用于接触器生产厂家和电器检测所、接触器使用单位对接触器进行性能测试。
     本测试机采用工控电脑和可编程控制器PLC控制,除产品装夹、参数设置为人工操作外,其余的动作、通/断电计数、触点粘结等现象和断判均自动进行,自动测试接触器的线圈电阻、触点吸合电压、触点释放电压、触点吸合时间、触点释放时间。本机设计合理,使用方便,操作简单,性能可靠,外型美观。
     寿命测试:同一时间可对6组触点进行寿命测试。可以在触摸屏设定测试总次数、接通时间与断开时间,自动判断触点的好坏,在测试过程中如果触点长时间粘合或者长时间不通电将认为不合格,自动停机报警。
测试完成后所有数据保存下来,进行查看与打印。
二、主要技术规格:
1、 供电电源:AC:220V±10%/50Hz。
2、 接触器老炼试验:
1) 检测产品极数:1~6极,常开和常闭同时测试,也可以选择只测常开或者常闭,1~6极可以任意选择测试;
2) 测试接触器个数:1~6个独立测试寿命;
3) 功能测试:只测1工位
4) 接触器线圈供电压: AC 0~250V  电流最大5A。
                 DC 0-150V    电流最大5A
5) 电脑显示电压:精度±1%,分辨率0.1V;
6) 接触器接通时间:0.1秒~99.9S可PLC任意预置。在电脑里设定
7) 接触器断开时间:0.1秒~99.9S可PLC任意预置。在电脑里设定
8) 试验次数:1~999999可PLC预置,可断电保持,次数到达时自动停机并有声光报警。
9) 智能判断:试样磨合测试时,预先可设置该工位试样连继出现常通(触点粘合)或出现连断开(触点烧)的次数,当累计到设定次时,判断该工位产品不良,并自动停止负载.
3) 功能测试:
1) 吸合时间:0.01~9999ms
2) 释放时间:0.01~9999ms
3) 吸合电压:0~250V
4) 释放电压:0~250V
5) 线圈电压从0V开始上升,直到接触器吸合停止,显示并记录电压;
6) 以额定电压接通线圈使其吸合,电压逐渐下降,直到接触器释放停止,记录此时的释放电压;
7) 吸合电压、释放电压均都有波形显示,记录数据可生成报表查看与打印
8) 接触器通电延时检测:线圈加上额定电压,自动检测接通延时和断开延时,显示曲线、记录数据,能够存储、调用、通讯。
9) 显示曲线中,有可能出现触头弹跳抖动,因而接触电阻、电压有微小变化。可以在此后调取曲线展宽分析,看出主触头导通电阻或电压的微小变化。导通电压变化与正常检测通断电压相比可能是很小的。
10) 吸合和释放时间采用触点加电流,测试触点两端电压方式;
11) 电流输出:DC 0~100A,分辨率0.1A
12) 电压测量:0~200mV    分辨率0.1 mV
13) 可以实时显示触头压降曲线,以判别触头弹跳特性
14) 吸合时间、释放时均都有波形显示,记录数据可生成报表查看与打印
