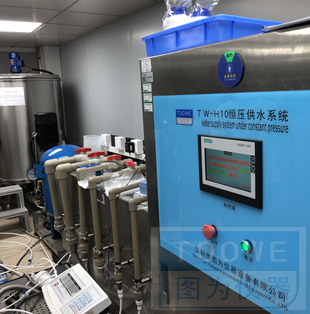

TW-H10——恒压恒温试验用水供水系统

一、设备简介:
本设备专门试验设备提供恒压试验用水及其安全装置做耐压测试。供水泵采用不锈钢离心泵,智能变频器控制,水压控制等功能;
二、试验台结构及工作原理:
1.试验台采用304 方管材机架落地式,自带水槽,试验台共6个供水口,配备独立的压力表、流量计、手阀,市面常用转接头(1寸,6分,4分,2分转接头)
2.不含测试样品连接至出水口的管,所有水管采用PPR水管
3.进水和出水总管使用2寸,PPR管,独立供水使用1寸管
4.供水压力系统:
恒压供水系统由于采用背负式变频调速器控制电路,及电机泵组成闭环控制系统,可以满足恒压变压的供水需要,使整套供水系统末端压力始终保持恒定,因此使整个供水系统也始终保持高效节能的最佳状态,从而达到提高供水品质和高效节能的目的。
具有软启动,有过载、短路、过压、欠压、缺相、过热和失速保护 等功能。在异常情况下进行信号报警,自检、故障判断等、还根据用水量的高低自动调节出水量。
1)流量范围:1-10m³/H
2)压力范围:0-1.0mpa可调定
3)压力调节精度:≤0.05Mpa
4)环境温度:室温-42℃
5)相对湿度:90%以下(控制系统)
6)控制方式:单台控制恒压。
7)启动方式 :变频启动,从0HZ加速到所需频率。
 8)操作方式:默认自动变频
三、功能参数:
1.供水方式:市政直接供水(用户场地市政供水水管应满足10m³/h的流量)
2. 温控仪表:智能供水变频器。
3. 供水方式:多级离心泵供水。
4. 试验压力 :0-1.0Mpa。
5. 压力分辨率:≤0.02Mpa。
6. 控制精度:±0.01Mpa
7.加标灌有效容量:≥800L
7. 调压方式:变频调压。
8. 变频器控制方式:手动控制/自动制。
9.恒压供水流量范围:1-10m³/H
10.排水槽:约1500*350*250mm(长宽高),单层,其中内部开有直么不同的孔可方使固定用户试样出水头。避免出水头溢流到水槽外。
11.稳压罐容积:≥50L
12. 每个出水口配独立的阀门及压力表,每个分支出水口独立有加固的304方通支架。
四.功能要求:
1.PVC加标灌
1)带水位高度尺,高水位自动停止注水,低水位断电保护(水面距离顶/底△h=5cm 时系统停机);
2)罐顶注水,侧有加药口,有效使用容积≥800L;
3)底部锥形,确保排水罐底无积水;
4)罐中配备可调速搅拌器、搅拌桨(塑包)均应使用不锈钢材质;
2. 供水端:
1)满足市政自来水和加标水自由切换(手动切换);
2)市政自来水,无供水箱;
3)出水端压力 0-1.0MPa 间可调,压力精度≤0.02MPa;
4)增压泵调压方式:离心泵-变频-无增压罐;
5)出水端 6 个工位均可独立控制:恒压并时实监测流量
6)进水压力在 0.2-0.4MPa 时,
①保证 2 个出口流量≥50L/min,其余 2 个出水口流量≥30L/min;
②保证 1 个出口流量≥10t/h(满足持续供水 5min 即可)。
○3加标灌恒温≤30min,且保证2个工位的流量可测到5L/min
7)每个出水口应配备独立的水阀、压力表(0-1.0MPa,精度 0.05MPa)、流量计(流量≥4m3/h,
带智能 IC),每个出水口配置常用转接头(1寸,6分,4分,2分转接头);
8)出水口温度需可控制在 25±1℃内
9)加标灌和恒温系统采用分体式,要恒温时须先注水加标灌,利用空气能冷热机系统对加标灌循环水达到恒温。
3. 恒温系统
1)触摸式控制,分离式电气控制,操作简单易懂。
2)温度控制表采用日本OMRON、RKC微电脑双组P.I.D控制,触措式内储自动演算,精确可靠,省电35%以上。
3)安全保护及故障指示系统完善,管路防爆装置。
4)采用进口高级组件,RS485通讯功能,进口微电脑或PLC控制。
5)模具回油、全负压运转等功能,开机自动排气和强制冷却功能。
6)一体成型,管阻小,加热均匀,加热功率切换功能。
4.制冷部分
1)进口谷轮,日本三洋松下等压缩机,低噪音,超高能效。
2)高效率之蒸发器,冷凝器,可节省30%以上。
3)进口高级组件,使用年限长。
4)进口高精度双路数字显示省电型温度控制表。
6)安全保护及故障批示系统完善。
7)微电脑触摸式控制,操作简单易懂(选装)。
8)铜管采用无氧焊接法。
4.排水
1)依据用户现场、测试试样及最大排水量,排水水管须150-200mm管径,应此排水槽高度约250mm;
5.控制系统:
1)设备的配电,安全合规;预留测试设备的接电端口,安放位置防水、防触电;
2)系统应具有过载、短路、过压、欠压、缺相、过热和失速(漏水自动停机/断电)保护
等功能;
3)整个系统所有涉水部件均应耐次氯酸(c=2mg/L)的腐蚀;
4)所使用的节阀,均要使用 PPR 热熔活接球阀,保证质量(≥2 万次),且易扭动;
5)管材需使用 PPR 环保热熔管,承压≥1.25MPa;
6)预留测试位置的尺寸最大化;
7)整个系统需质保一年。
五、功能特点:
1.输入电源 3PH 380V;输出:3PH 0-380V;
2.专用电机控制IC,电压矢量控制,纯正的SVPWM输出;
3.IPM模块为功率驱动核心部件,内置过流、短路、过温等多种可靠保护;
4.调节压力范围:市政水压-9.9公斤(1.0MPa);
5.适应多种压力表接口,无需外置电源;
b、4-20mA数显远传压力表(传输距离<500米);
6.自带内部PID功能,无需外置恒压控制器;
7.设定压力与实际反馈压力实时显示;前两位数码管为设定压力,后两位数码管为实际压力;
8.保护功能齐全:暴管/压力过低,超高压力时变频器自动停机;
9.参数设定方便、简单、易懂,可直接恢复出厂默认值,即可投入工作;
10.带可插拔端口,安装简单,维护方便;
