TW-G6——医用电气设备推动力测、医用电气设备越过门槛测试、医用电气设备冲击门框测试、医用电气设备把手和提拎装置测试、医用电气设备脚踏开关测试、支撑患者ME设备医疗床体测试工装

医用电气设备推动力测、医用电气设备越过门槛测试、医用电气设备冲击门框测试、医用电气设备把手和提拎装置测试、医用电气设备脚踏开关测试、支撑患者ME设备医疗床体测试工装
 一、概述:

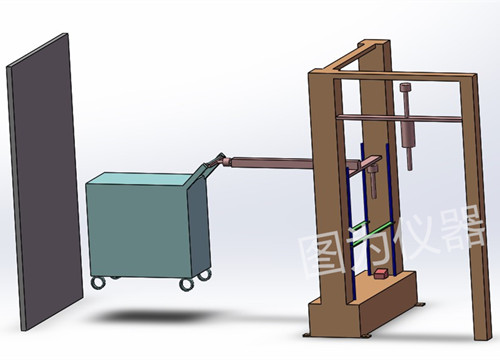

本多功能机械测试仪能够符合IEC60601-1第9.4.2.4.2和第9.8.3.3的标准要求。适用于该标准的移动式ME设备推动力测试与越过门槛测试、冲击门框测试、把手和提拎装置测试、脚踏开关测试、支撑患者ME设备医疗床体测试。本设备以PLC+触摸屏为控制中心,采用伺服马达+力值传感器+机械结构进行测试。可设定推拉速度、力值数据保存等功能。设备支架采用方通钢板焊接而成,表面烤漆。
二、技术参数:
1.移动式ME设备推动力测试
1)设备采用电动伺服缸做为动力,推力传感器为测量器
2)推车移动速度0.2~0.8m/s可设定,标准0.4m/s,分辨率0.01m/s精度±0.1 m/s
3)推车移动行程0.1~1m可设定,分辨率0.001m精度±2%
4)实时显示拉力值,保存测试最大推力值
5)推力范围0~1000N,标准0~200N,分辨率0.1N精度±2%
6)推力杆与推车把手之间采用2个夹具与钢丝绳连接,夹具单个宽度80cm,可夹持把手直径10~60mm。
 2.医疗手推车过门槛测试
1)设备采用电动伺服缸做为动力
2)推车移动速度0.2~0.8m/s可设定,标准0.8m/s,分辨率0.01m/s精度±0.1 m/s
3)推车移动行程0.1~1m可设定,分辨率0.001m精度±2%
4)拉力杆与推车把手之间采用2个夹具与钢丝绳连接,夹具单个宽度80cm,可夹持把手直径10~60mm。
5)门槛高10mm,宽80mm,边角为菱角(门槛用户自备)
 3.把手和提拎装置测试
1)设备采用伺服马达+丝杆+滑轨作为动力,拉压力传感器为测量器
2)拉力向上,移动速度10~300mm/min可设定,分辨率1mm/min精度±2mm/min
3)拉力0~2000N可设定,分辨率0.1N精度±2%
4)拉力值5~10s内达到设定值
5)拉力保持时间1~999.9s可设定
6)拉力杆与手提箱把手之间采用夹具连接
7)手提箱固定采用铝型材方条固定
8)手提箱最大尺寸60*60*60cm
 4.脚踏开关测试
1)设备采用伺服马达+丝杆+滑轨作为动力,拉压力传感器为测量器
2)压力向下,移动速度10~300mm/min可设定,分辨率1mm/min精度±2mm/min
3)拉力0~3000N可设定,分辨率0.1N精度±2%,标准1350N
4)拉力值5~10s内达到设定值
5)压力保持时间1~999.9s可设定
6)压力接触脚踏开关面积20*20、40*40、60*60、80*80mm可更换
7)脚踏开关固定采用快速夹具固定
 5.门框冲击测试
1)设备采用电动伺服缸做为动力
2)推车移动速度0.2~0.8m/s可设定,标准0.8m/s,分辨率0.01m/s精度±0.1 m/s
3)推车移动行程0.1~1m可设定,分辨率0.001m精度±2%
4)推力杆与推车把手之间采用1个夹具+缓存弹簧连接,夹具单个宽度80cm,可夹持把手直径10~60mm。
5)推杆上下高度可调节,调节范围800~1200mm高
 6.支撑患者ME设备医疗床体测试
1)设备采用马达+丝杆+滑轨作为动力,电磁铁作为吸合与释放砝码动力。
2)上下移动速度100~600mm/min可设定,分辨率1mm/min
3)上下移动行程100~500mm可设定
4)人体模型与床的高度为15cm
5)人体模型重量100~3000N可更换,精度±5%
6)人体模型底部采用泡沫,是部采用钢材开槽,槽内加钢珠
7)ME设备宽度90CM以内
