TW-3000L-5——电致变色玻璃测试系统 电致变色玻璃镀膜自动检修系统

1  主要性能参数:
1.1、  符合BS ISO 18543-2017建筑玻璃- 电致变色玻璃-加速老化测试和要求和参考GB5137.3汽车安全玻璃试验方法第3部分耐辐照、高温、潮湿、燃烧和耐模拟气候试验 由 阳光模拟温湿度试验箱、全光谱阳光模拟光源系统、 阳光辐照强度传感器、降雨系统、玻璃温度测试系统组成。可以测试1200mm×1000mm样品。该系统可以记录光谱辐照强度,记录温度变化曲线,控制降雨,设置通断电次数,控制阳光模拟器启动停止。因为GB5137.2和GB5137.3的氙灯无法达到BS ISO 18543-2017标准要求指标,改用定制的全光谱阳光模拟光源系统
1.2、 型号:TW-3000L-5
1.3、 有效容积:约 3000 升
1.4 、内部尺寸:宽 1200mm×深 1400mm×高  1800mm
1.4.1 、外部尺寸:大约 W1600mm×D3200mm×H2800mm
1.5  温度性能
1.5.1、 温度范围:-40℃~+150℃(无阳光模拟)
1.5.2 、温度范围:-20℃~+100℃(有阳光模拟)
1.5.3 温度波动度:≤±0.5℃;
1.5.4 、温度均匀度:≤2.0℃
1.5.5、温度偏差:≤±2℃;
1.6、 湿度性能
1.6.1 湿度范围(无阳光模拟):从 10%到 95%在环境温度范围:+10°C 到+90°C
1.6.2 无光照情况下的露点温度范围:+3.5℃~+83℃
1.6.3 湿度范围(有阳光模拟):从 20%到 60%在环境温度范围:+30°C 到+60°C
1.6.4 湿度波动度:≤±(3~5)%RH
1.6.5 湿度偏差:≤±3%R.H. (当湿度>60%R.H.);≤±5%R.H. (当湿度≤75%R.H.)
注:上述性能是在稳态条件,空载的条件下测得;
1.7  温度变化速率:
升温速率: -30℃~+100℃,平均速率 4℃/min;
(无内部负载以及散热,无辐照,根据 IEC60068-3-5);
降温速率: +100℃~-30℃, 平均速率 2.5℃/min;
(无内部负载以及散热,无辐照,根据 IEC60068-3-5);
注:上述指标在室温+25℃时测量,温湿度性能测试根据标准 IEC60068-3;传感器放置在空气处理单元出风口处;
1.8   阳光模拟性能指标(全光谱):
1.8.1频谱分布:根据 CIE 85, 表 4; DIN 75220, 表  1
1.8.2 辐照范围:大约  4200 cm2
1.8.3 最大辐照强1200W/m²
1.8.4  辐照强度可控性:大约 800 W/m²~1200 W/m²; 手动可调
1.8.5  辐照平面:距离灯底部大约 800~1100mm;
1.8.6  辐照均匀度:在参考平面达到±10% F.S.
1.8.7  最高黑标温度:125℃
2 箱体结构特性:
2.1箱体结构:单一结构,包括所有箱体工作所必须的系统。外部框架由高质量电镀钢板组成,它外部涂有高质量的底漆和涂层。外部表面具有强抗腐蚀能力,白灰色,RAL-7035。
2.2 测试空间:箱体内胆材料为 SUS304 号不锈钢。所有缝隙都由  TIG(钨极惰性气体保护电弧焊)无缝焊接完成,保证密封。表面被很好的刨光。
2.3 内部材料;SUS304 不锈钢板,厚度=1.0mm;
2.4 保温材料:使用低“K”值的绝缘材料,高强度和不可燃、不沉积特性。这种绝缘材料为多层分层,每层两面都有蒸汽绝缘,厚度 125mm。
2.箱门:全开单翼型,带有双层硅橡胶密封和门锁。白灰色,RAL-7035。
2.5.1门的有效尺寸:1200 mm(宽) x 1800 mm(高);
2.5.2 观测窗:箱体带有一个多层玻璃观测窗,带有内部加热器。尺寸:为 435 x 495 mm;玻璃表面的电子加热可以防止水的冷凝和结霜;
2.5. 观察窗有遮光帘;
2.6标准配置:
2.6.1  一个测试孔(Ф100mm),,配有低导热性材料的绝缘塞
2.6.2 内部照明×1
2.6.3一个支架,高度可调
2.6.4只万向脚轮
2.7  压力平衡系统:箱体配有一个压力平衡系统,当箱体内部压力过高时,系统将会自动打开
2.8电源控制板和机组位置:与箱体形成一个整体
3空气调节装置:
3.1调节和控制:强制对流调温调湿式;独立的冷端和热端 PID  调节,热量和冷量均可连续调节,避免了制冷量和加热量对冲而造成的能源浪费;
3.2空气循环装置:带有不锈钢轴的外部电机驱动的高效率风扇;空气由电机驱动,充分流经加热器和制冷蒸发器。
在充分被加热/被冷却到需要的温度值后,空气在箱体内部循环,通过对流对试件进行换热
3.3加热:镍铬金属丝加热器,SSR  控制;配备故障保护温度开关;镍铬金属加热丝在通电后,表面温度会升高。对流空气经过加热丝后温度升高,把热量扩展到箱内的空气及试件上,起到加热升温的作用。
加热功率由 PID  算法精确控制,通过固态继电器来调节输出功率。
3.4  冷却模式:直接冷却;
 热交换器(蒸发器):管片式热交换器同室内空气进行热交换;制冷系统对热交换器提供充足的低温制冷剂,使得热交换器的温度比空气温度低。空气中的热量会被热交换器吸收和带出箱体,使得空气温度下降,起到降温的效果制冷功率由 PID  算法精确控制,通过电磁阀来调节制冷剂的流量和冷量。
3.5加湿器:铠装不锈钢加湿电加热;
3.6除湿系统:独立的去湿系统是通过一种叫做“冷指”的蒸发器来完成,去湿盘管与冷却盘管相互独立。它使箱内多余的水蒸气冷凝下来;制冷系统对热交换器提供充足的低温制冷剂,使得热交换器的温度比箱体空气的露点温度低。
空气中的水分会在热交换器表面凝露,水分从空气中析出,使得空气的整体湿度下降。除湿由 PID  算法精确控制,通过电磁阀来调节制冷剂的流量和冷量。
3.7 加湿水补水方式:环境箱配备自带的储水箱,可以手动添加纯净水到储水箱或者自来水自动通过环境箱配备的水处理装置;加湿水循环使用,降低加湿水的消耗量;
3.7.1  加湿水处理系统:去离子水自动通过环境箱配备的水过滤装置;
3.8  不锈钢凝水盘;
4  制冷系统:
4.1制冷系统组成:
4.1.1 制冷剂:环保制冷剂  R404a
4.1.2  压缩机冷量连续可调:试验过程压缩机的制冷能力输出连续可调,既保证试验室的温湿度控制精度,同时也节约了试验室的运行能耗,防止冷热量对冲而导致能源浪费;
4.1.制冷压缩机:德国比泽尔半封闭压缩机  x 2
4.1.4  压缩机的吸排气口都安装有电子压力传感器,能够实时的读取压缩机的高压和低压压力,监控冷冻机组的运行状态,对于可能出现的故障进行预判,减少设备的维修时间和周期,大大提高了设备的运行效率,方便客户使用;
4.1.5 冷凝模式:水冷冷凝器
4.1.6  制冷方式:机械压缩双级复叠制冷
4.2由单级压缩制冷系统提供冷却。它由先进的半密封的活塞式压缩机实现。主体由特殊的铸铁,易于集成的汽缸和轻金属合金的活塞构成。设备使用水冷冷凝器。
4.3制冷系统的设计采用了全自动的保护措施。通过将液体制冷剂喷射到压缩机吸气管路来防止压缩机在高温环境冷却阶段产生过热现象。此设计也可以对压缩机的制冷能力进行调节。
4.4制冷剂:使用不被 Montreal 公约或伦敦修正案和新的美国环保署法律禁止的环保型制冷剂 R404A(不含 CFC)
5  滤光玻璃:灯安装支架会集成滤光玻璃。滤光玻璃的安装支架位于环境箱的天花板。滤光玻璃足够大,不会有被天花板遮挡的问题;
5.1 本箱配置4组灯能够自动上下移动,当阳光模拟系统不需要工作时,灯会自动移出试验箱顶板,同时另一个气缸将驱动一块移动盖板封闭顶板的开孔;这样可以保证在低温温度或者湿度工况时无凝露,并保证箱体的保温性;这样的设计能够使得箱体既可以当阳光模拟箱使用,又可以当普通的温湿度箱使用;
6 阳光模拟系统:
6.1形式:德国全光谱灯,进口光源;数量:4  个;
6.2 灯泡结构:铸铝合金灯罩,前罩含专用透镜玻璃,前罩可快速打开,方便更换灯泡;
6.3  灯泡:Osram光源;寿命大约 750 – 1000 小时(取决于使用的开关频率)
辐照强度:1000±40W m2 ,300 nm至3000 nm光谱范围内达到辐射强度。

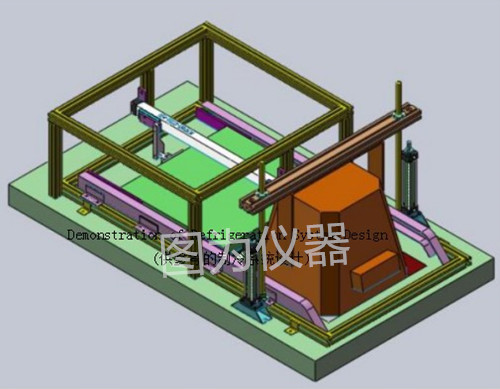

  灯及滑动盖板移动系统(仅供参考 )
6.4散热形式:风冷
6.5启辉器:冷启动,重启等待时间大约是 10  分钟
6.6控制电源:灯泡有独立电源:

6.6.1  电源:EPS 电源,独立控制每个灯的功率;
6.6.2 供电电压:230VA, L1-N (190...260VAC)
6.6.3  供电频率:47 Hz – 65 Hz
6.6.4电流输入:Uin = 230 VAC; Iin = 11 A;
6.6.5功率因数:0.99,按照 EN610000-3-2,Class A  规章
6.6.6 尺寸:400 x 150 x 323 mm
6.6.7 输出:2500 W (发光范围 100% - 50%);
6.6.8 输出波形:方波,140 Hz ± 10 %
6.6.9 调节模式:
灯泡运行时的电压范围 80V – 120V;
电压低于 70V  时电流限制,过热时自动关断,每个灯泡独立控制
7     喷淋系统
7.1   降雨时间:1~9999小时59分钟可调
7.2   降雨周期:1~240分钟,间隔(断)可调
7.3   喷水周期:102min/18min或48min/12min(停/喷水时间)
7.4   淋雨水压:0.12~0.15Mpa
7.5   喷水嘴孔径:Ф0.8mm
8  玻璃温度测试系统
8.1热电偶布置在玻璃表面,共5路,
8.2 温度范围  0℃~+150℃
8.3 测量精度  0.5级
9、阳光辐照度计:意大利 辐照计 delta OHM 1个
9.1可安装在前、后、顶部阳光照射区域,用于阳光照射强度检测及控制。
9.2根据ISO12219-1,量程0-2000W/m2 波长180nm-2800nm,分辨率1w/m2,95%。
9.3响应时间<30s,方向性误差<±20W/m2,
9.4零漂对200 W/m2 净热辐射的响应:+15W/m2
9.5零漂对环境温度发生5k/h变化的响应:±4W/m2
9.6非线性响应年变化:±1.5%
9.7非线性(辐照度):±1%
9.8光谱选择性:±5%
9.9温度响应(50k): 4%
9.10倾斜响应:±2%
