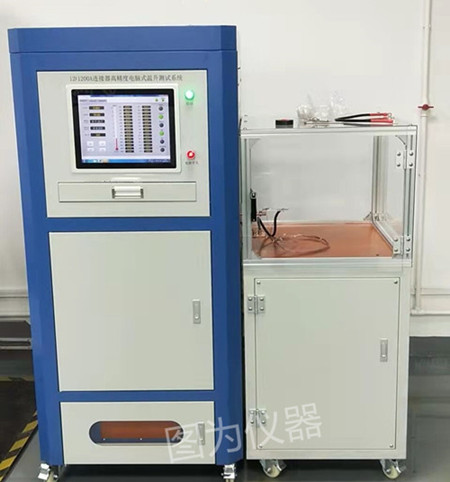

TW-S1200A——连接器高精度电脑式温升测试系统 连接器温升热循环测试台

连接器高精度电脑式温升测试系统  连接器温升热循环测试台
一、设备概述:
1.1 连接器温升热循环测试台是根据GB/T5059.3-1997、GB2099、GB7251、GB11022、GB11918、GB13140、GB14048、GB15092、GB15287、GB15288、GB16915、GB17465、GB20234.1、UL310、UL498、UL817、UL941、UL1059、IEC60884-1、IEC60309、IEC60998、IEC60669、IEC61058、IEC60439、EIA-364-70等电子连接器的电流和温度升高测试方法及其他电器附件的有关标准研制而成,可适用于接地电阻测试、器具开关、插头插座、开关柜、母线排等产品的温升试验。具有操作简便,准确可靠等特点,广泛用于厂家、质检和科研部门。也可用于考核电器附件在接上负载电流时其表面发热情况,电极温升是否符合标准的要求。
1.2 连接器温升热循环测试台主要由恒流源(选配)、电动调压器、电流变送器、PLC可编程控制器、电流传感器、升流器、触摸式人机界面、可移动机箱组成。
1.3 连接器温升热循环测试台能够稳定输出测试电流,消除由于电源电压波动、连接导线、试品阻值变化对的测试电流影响,提高测试结果的准确性。该电源具有损耗小、效率高、操作简便,并且具有完备的控制和检测功能。触摸可显示电流值,测试时间,温度,以及温度与时间的曲线,曲线可以随时查询。
二、设备性能及要求:
2.1 最大试验电压:DC5V;
2.2 输出恒定可调电流: DC 20~1200.0A可调(1级);
2.3 数字显示,精度±(1%读数+0.2%量程);
电流显示精度:±(1%读数+5个字)
电压显示精度:±(0.5%读数+5个字)
    控制系统:日本松下PLC+工控电脑
2.4 稳定度:1%FS,反映时间小于1S;
2.5 工作模式:连续/通断;
2.6 试验时间: 1~99h59m59s,带断电记忆功能,时间到自动降低电流停机;
2.7 通断工作模式:通断模式通电/断电时间:1~99h59m59s;
2.8 通断次数:1~9999次,带断电记忆功能,次数到自动停机;
2.9 测温范围:0~260℃  精度±0.3%读数+1℃;分辨率:0.1℃;
2.10 温度测量点:温度测量点:16路(包含1点测量环境温度)
2.11 测温热电偶:美国欧米伽公司T型30AWG细丝热电偶,长度2m,共8条;
2.12 温度数据采集:由温度模块采集仪完成,配置RS232通讯接口;
2.13 温度扫描速度:1~S所有通道;
2.14 温度数据记录:由电脑自动完成,配置电脑测试软件;
2.15 软件可设置环境温度通道,采集数据时可自动减去环境温度;
2.16 设备电源:三相AC380V±10% 50Hz,7KVA。
2.17 设备外形尺寸:长1400宽800高1600mm
三、设备安全要求:
3.1 电源开关为3相带漏电断路器。
3.2 控制器、传感器、伺服电机等主要部件选用国内外知名品牌。
3.3 设备具有数据采集、存储功能。
3.4 使用说明书、合格证、保修卡、电气原理图、检测报告等附机附件齐全。
3.5 设备耗能符合国家及公司要求,禁止选用高能耗的零部件。
3.6 检测应在环境温度为5~35℃、相对湿度≤85%RH,气压为86kPa~106kPa,试验箱内无试样的情况下进行(另有说明除外)
3.7 本设备为整机出厂,客户无需自行安装。
