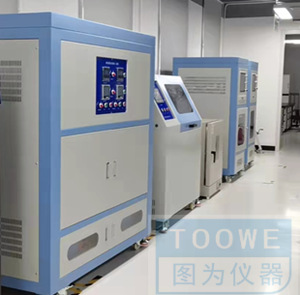

继电器综合试验机本测试机用于测试继电器以下功能：
1)继电器电气寿命测试
2)继电器的线圈电阻
3)继电器触点接触电阻
4)继电器吸合电压
5)继电器释放电压
6)继电器吸合时间
7)继电器释放时间
主要技术参数
1、继电器综合试验机-测试台技术规格：
1)供电电源：AC：220V±10%/50Hz。
2)寿命测试单独做1台设备，控制系统：触摸屏+PLC(不配电脑)
3)功能测试单独做1台设备，控制系统：触摸屏+PLC(不配电脑)
4)检测产品极数：1~2极，可以选择常开或者常闭；
5)测试继电器个数：分两组，每组3工位配1个负载，逐个测试，断电时间大于3倍通电时间。如果1工位测试，通断电时间不限制；
总共6个工位，2个负载
预留可扩展接入4路负载端口，以后增加4路负载就可以每个工位同时测试。
6)功能测试：1工位测试；
7)配备高温烤箱（可选择国产，与电容寿命测试同规格），并配备两组夹具，一组常温寿命测试使用，一组放在高温箱中寿命测试使用。
8)每路负载预留接入电容端口（模拟继电器实际使用中电容先充电再加电负载）
9)继电器接通时间：0.1秒～999.9S可PLC任意预置。
10)继电器断开时间：0.1秒～999.9S可PLC任意预置。
11)试验次数：1～999999可PLC预置，可断电保持，次数到达时自动停机并有声光报警。
12)不良计数：1～9999可PLC预置，可断电保持，次数到达时自动停机并有声光报警。
13)功能测试：
吸合时间：1~9999ms
释放时间：1~9999ms
吸合电压：DC 0~100V；
释放电压：DC 0~100V；
14)智能判断：试样通负载时，预先可设置该工位试样连继出现常通(触点粘合)或出现连断开(触点烧)的次数,当累计到设定次时, 判断该工位产品不良,并自动停止负载.
15)所设参数和型号均可长期保存。
16)控制方式：PLC控制+7寸触摸屏智能控制
17)设备尺寸大小：宽1200mm×深800mm×高1400mm。
18)继电器线圈供电DC电压：
a)DC直流电源：
b)流输出电压：0-100V；
c)直流输出电流：0-1A；
a)连续工作时间：1000h以上；
b)显示：电压0.1V、电流0.01A；
c)电压电流精度1%；
d)过压、过流保护可设置；
19)线圈电阻测试：0.1~5000欧，分辨率0.1欧，精度1%
20)接触电阻：0~500毫欧，分辨率0.01毫欧，精度1%
21)所用材料需绝缘,防火,耐高温;
22)带电区域需有过热探测仪，热过载继电器及保护装置;
23)有指示灯指示及蜂鸣器报警。
2、继电器综合试验机-负载柜技术规格：
1）负载试验模式：阻性和感性；
2）试验电压：AC/DC 0~300V；
3）电压精度：1%，分辨率0.1V；
4）阻性负载：①电流调节模式②负载电流：AC/DC 1~35A；（负载保护）
5）电压在100V以上达到35A
6）感性负载：①功率因数：0.3~1  ②负载电流：AC 1~35A；
7）电压在100V以上达到35A
8）电流精度：1%，分辨率0.1A；
9）负载输出路数：2路独立调节
10）负载电源2路共用1个电源
11）电压调节：AC变频电源：
a)输出电压：0-100V低档，100-300V高档（连续可调）；
b)输出电流：75A；
c)输出频率：40-60Hz（连续可调）；
d)显示：电压0.1V、电流0.1A、频率0.1Hz；
12）电流调节：分档调节，0~1A微调、1A/2A/2A/5A/10A/20A/20A/50A 在220V时，每个档位的电流值
13）散热方式：风冷（风箱）；
14）工作电源（散热风扇）：AC 220V±3%，50Hz±5Hz；
15）底部需安装可移动滑轮。
