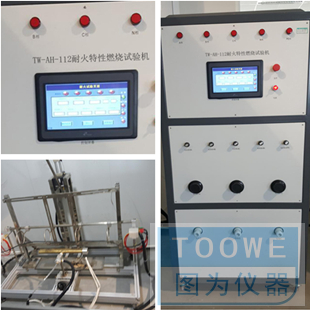

耐火特性燃烧试验装置适用于现行有效版IEC60331—2009及GB/T19216.11-2003《在火焰条件下，电缆或光缆线路的完整性试验》标准，用于耐火电缆或光缆、在火焰条件下，其耐火特性参数的获得和判定。
主要技术参数：
单独供火试样支撑装置：支架中包括3个内经150mm的金属环，相距300mm，金属环使用（10±2）mm的圆形钢棒制造。
控制系统：包括操作台，PLC+触摸屏自动控制模式运行，浮球流量计显示。
热源：包括一个带有文丘里混合器的标称长度500mm的带型丙烷喷灯，采用中部供火的喷灯。喷灯面标称宽度为10mm。喷火面上有三排交错排列的标称直径为1.32mm，中心距离为3.2 mm钻。
自动点火、灭火控制系统:点火装置和火焰温度传感器位于燃烧喷灯下方（固定在小车上），与控制台上动作按钮组成一个控制系统。
气体压力和温度测量装置: 在空气和丙烷气体管道中安装了测量二种气体的压力和温度的传感器。
试验电压调节单元:具有三相五线制高压电源，电压连续可调0～1000V。
负载和指示装置: 具有五相负载和指示装置，可调负载量程能满足各种规格的样品在试验电压下流过250mA的电流。
固定燃烧喷灯用小车:小车由一个载灯平台、四个车轮和推车把手组成，小车的高度符合试验是喷灯火焰的高度（可调）。
温度测量装置：包含二根￠1.5mm矿物绝缘不锈钢铠装K型热电偶和一个温度指示装置，并带有一块长为900mm、高为300mm和厚为9 mm的不燃性非金属材料耐热试验板，用于确定火源（喷灯）的位置
3、试验要求及配置
试验环境：-5～+40℃，相对湿度不大于85% ；
工作电源：380V±10%,50Hz，9KW；
配置：约试验支架尺寸：2.5×0.8×1.5M；控制台1.4×0.7×0.75M ；
燃烧架为柜式。
热源：符合AGF-1857B，喷嘴长500mm的燃烧器；
耐火特性支架：由两个金属环支架，中间间距约300mm，实验支撑金属圆环内径约为150mm,环截面直径为10±2mm，样品架一端安装有一个夹具固定试样，另一端自由支撑，方便试样热量沿试样纵向传递；
  IEC60331-2试样外径不超过20mm的电缆，测试壁由牢固固定于2根水平钢质支撑杆上的防热、不燃烧的非金属材料组成，板长为900±100mm、高为300±50mm、厚为10±2mm；支撑杆为25×25mm，长约1m的方形钢管，测试壁的总质量为10.0±0.5kg。
样品施加电压：AC100V～1000V可调；
试样短路击穿电流 2A ；
试样维持电流100-260mA可调；
三相变压器：380V，9kW；
试样短路、断路时停止供火并切断电压，软件设有故障提示；
供火时间：0～999Min可调；
用于矫正火焰用的二支φ1.5mm热电偶及相应的测温仪显示火焰温度；
气源的控制与调节：空气流量为浮球流量计20～200L/min可调，丙烷流量为浮球流量计2～20L/min可调；
控制方式：由PLC+触摸屏控制操作，监有电流、电压、流量监控。
用两支热电偶同时在距喷嘴水平距离热电偶45mm，与热电偶中心线垂直向下距离为70±10mm处测定火焰温度，在10min内其温度读数平均值应在（750-800）℃范围内，且两热电偶读数平均值的最大差值不超过40℃；
电压表显示电压值校准。试验电压1000、750V，误差小于±3% ；试验电流值为0.25A，误差小于±3% ；温度:750℃±10℃；
时间控制器：15min、90min，±1%。
4、附件：安装工具、说明书、测试软件等。
