一、适用范围：    依据国家标准GB 14048.1、GB 14048.6适用于交流/直流接触器触头压降测试。
二、测试功能：1.吸合电压、电流测试；2.主触头带负载、压降测试；3、寿命特性测试
三、设备慨述：

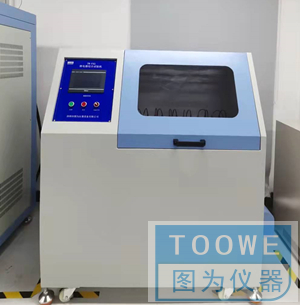

设备主要由夹具柜控制柜、负载柜2部分组成。能输出线圈控制电压（AC/DC 0—250V ）测试产品的线圈吸合特性测试。在测试吸合的同时，给主触头通额定电压、额定电流，测试产品触头压降。
测试时，通过软件程序控制，自动进行，并自动判断产品是否合格，设置有超时保护功能，到达设定时间后，自动停止测试。
四、主要技术参数：
1）输入电压：AC 220（1±10%）V。
2）频率：50HZ±1HZ。
3）试验台容量:130KVA
4）输出电压：线圈端 AC/DC 0—250V ,采用3KVA电子恒压源控制，设定输出。主触头：市电直接输出。
5）输出电流：AC 1-600A 纯阻性，采用闸刀开关手动控制。
6）电流调节细度：1A ，分辨率：0.1A ，
7) 线圈测试电流：AC/DC 0—500mA
8) 循环时间设定：吸合、释放时间可随意设定，最小分辨率10ms
9) 循环测试次数：0—65535 ，最小分辨率 1次。
10）设备绝缘电阻≥5MΩ
接触器综合特性测试台参数：
 吸合、释放特性测试：触摸屏上设定好起始电压、上升幅度、结束电压后，点击启动测试，试验台自动调整电压，直到产品吸合，测试出产品的吸合电压、吸合电流。
释放电压，则是反方向控制。
压降特性测试：产品吸合时，给主触头通额定电压、额定电流，通电3s，待电流稳定后，自动测量产品进线端、出线端的mV电压值（电压测量采用0.2级高精度通讯mV表）设定好上、下限范围，自动判断是否合格。因为只有1套负载，试品三
相，自动切换，一相一相测试。测试过程中，设有超时保护，到达设定时间后，会自动停止测试。
寿命测试：采用PLC程序控制，设定吸合时间、释放时间（计时分辨率0.1s），自动对产品进行寿命特性测试。测试过程中，自动判断产品是否正常动作，出现触点粘连或者不接通，都会自动停止测试，并判断不合格，对测试结果进行保存。
接触器综合特性测试台负载柜参数：
工作电压：150—250V 线电压；
试验电流：1~600A ，纯阻性
电阻器范围:采用高温电阻合金(0Cr25Al5)制成，温度系数5×10-5/℃，
每相有4-5组元件，每组9个元件并联构成。
电阻调节范围按以上条件为：
设计按0.15mΩ~256Ω；调节细度: 0.15mΩ，实有调节倍率 KR=1333
电阻温升在280 K。
负载条件: 按试验电流：1~600A,通5S停5S，无限循环。
