一、概述：

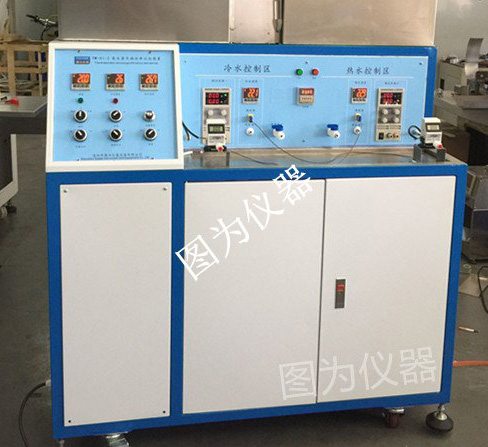

本项目是一种检验蒸发器在使用时其冷热水交换性效率检测的实验装置，由温度表采集各进出水口的温度，根据各出口的温度变化，从而能够对不同的产品由不同的结构及工艺进行分析判断及产品的合理性，为企业降低制造成本提供了依据。共提供7路热电偶测各出口及水箱温度，3路0-24VDC电压调节水泵的流量；
二、实验装置实验目的：
测试蒸发器交换效率
三、主要配置：
1.热水箱和冷水箱：
l 材质：304不锈钢
l 容积：40L
l 加热装置：防干烧电加热器，功率为1000W;
l 水箱采用双层保温棉隔离，确保在短时间内温度能保持在试验要求温度范围内，内安装有搅拌器保证其温度的均匀性。
l 水箱均有回溢流口
2.温度采集：
l 所有热电偶采用进口感温线OMEGA制作，并配有公插和母插，方便更换
l 温度表：共5台，显示热水进出口和冷水进出口温度。其中热进水口和冷进口可切换到热水箱和冷水箱，不用更换热电偶，只需用开关切换即可。
l 热电偶：7条，长1.5米，直径0.3mm
3.水泵供电电源：
l 通道数：3路
l 每路电压均可调：0－24VDC无经可调。
四、试验流程：
1. 按照要求接入试验样品后，打开设备电源；
2. 打开热水箱水阀，注满水后按下加热开关（在加热同时可调节电压值达到流量值），热水箱开始加热并搅拌，当水箱温度达到试验要求时，按下停止加热。
3. 按下制冷机开关，开始制冷水泵抽水注入冷水箱并搅拌，冷水达到一定量调调电压值达到流量值。
4. 两水箱温度达到试验要求后，把温度开关切换到进水口，开始测试。
5. 当两出水口温度变化值稳定后，人工记录其温度。
五、技术参数：
1、工作电源：220V
2、工作环境：温度-10～＋40℃ 相对湿度＜85%
3、外形规格：约1000×550×1000mm
4、重 量：70Kg
