一、设备概述：

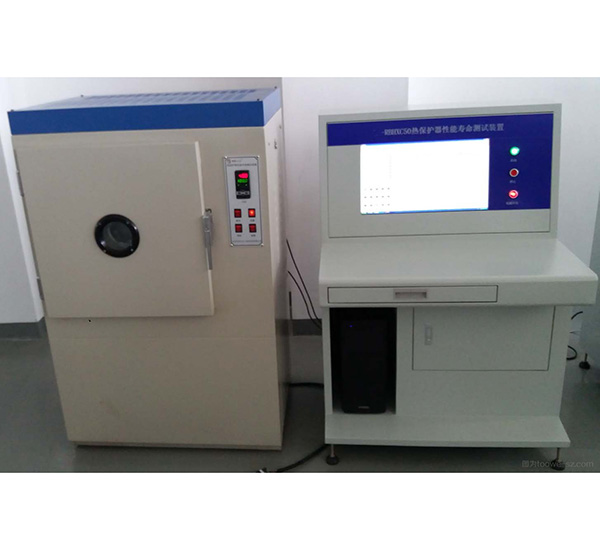

  本寿命测试装置满足GB14536.3-2008、GB14536.4-2008、GB14536.5-2008标准测试要求，模拟热保护器在规定的电压与电流下，不断进行断开与闭合动作，以用于检验热保护器产品的正常工作寿命和耐久性。本装置由温控制箱和PLC控制系统、电脑及控制软件组成；通过智能化加温系统，能够快速、平稳的加温以及快速、平稳的冷却，给热保护器提供一个合适的测试温度环境。
二、设备特征：
  本设备测试效率极高，一次30分钟测试10个产品。通过PLC及电脑控制，能实时显示温控箱内的温度及每个温控器触点的状态，能及时捕捉热保护器触点动作及触点复位时的温度并且记录下来，可以将数据导出到EXCEL进行打开，通过打印机可以打印触点动作时的温度及实时温度曲线等，给质检实验室或生产厂家提供一份详细的热保护器测试报告。
三、温控箱技术参数：
1.内箱尺寸：（W*D*H）50cm×50cm×60cm
2.温控范围：RT常温～200℃。
3.控制方式：自动演算控制器
4.温度显示：精度0.1℃
5.控制精度：±0.5℃
6.温度分布精度：±2℃(常温～100℃)，±2.5℃(100～150℃)，±3℃(150～200℃)；
7. 升温速率：0.5～50℃/min；
10.加热方式：热风循环；
11.冷却方式：冷风冷却；
12.安全保护：超温保护，过载保护，漏电保护；
13.箱体材质：内箱采用SUS#304不锈钢板，外箱采用冷轧钢板+高档烤漆工艺；
14.外型尺寸：(L×W×H) 114cm×94cm×130cm；
15.电源：1∮,AC220V, 15A；
16.重量：约200 kg。
四、寿命测试台测试参数
1.检测工位：1～10个，可任意选择测试工位；
2.控制方式：PLC及电脑控制，带打印机打印数据；
3.每个工位带触点检测通断功能，检测电流DC24V/30mA；
4.精度：电压、电流、温度等各项参数精度符合CTL-251B的要求；
5.热保护器安装架4块，每块可以装100个热保护器,测试时用2块，备用2块；；
6.对热保护器加热介质是空气；
7.电脑测试软件：
a)界面有显示温控箱实时温度、曲线；
b)显示每个开关触点状态；
c)设定每个工位测试开关控制；
d)显示每个工位触点动作时的温度；
e)显示每个工位触点复位时的温度；
f)可设定第1次升温时间，第1次温度保持时间，第1次降温时间，第1次降温度保持时间，第2次升温时间，第2次温度保持时间，第2次降温时间。
g)测试数据可以导出到EXCEL保存并打印；
具有智能判断功能，可设定温度器触点动作的最高温度与触点复位的最低温度，然后将测试结果进行对比从而判断是否合格。
