一 用途

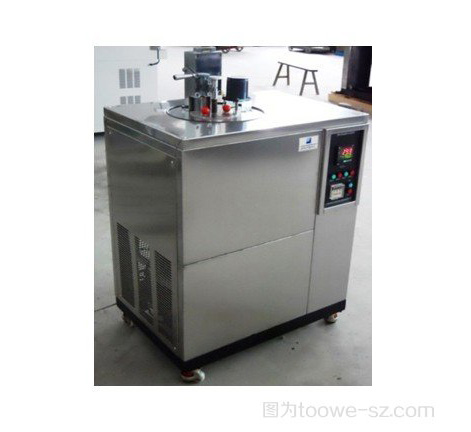

橡胶低温脆性试验机是测定橡胶、塑料在规定条件下试样受冲击出现破坏时的最高温度，即为脆性温度，可以
对非硬质塑料及其他弹性材料在低温条件下的使用性能作比较性鉴定、温度和低温性能的优劣。因此无论在科
学研究材料及生产过程的控制等方面均是不可缺少的。
本仪器是根据GB/T 15256-2014 硫化橡胶或热塑性橡胶 低温脆性的测定和GB/T5470-2008国家标准设计的，最新研制开发的压缩机制冷设备。本设备采用复叠
式压缩机制冷技术，利用热平衡原理及循环搅拌方式，达到对试样的自动均匀冷却、恒温。本设备分为橡胶低
温脆性试验机和塑料低温脆性试验机两种。
二 技术参数
    1、控温范围： -70℃（室温≤25℃）
    2、降温速度： 0℃ ~ -20℃ 1.2℃/min
                  -20℃ ~ -30℃ 1.0℃/min
                  -30℃ ~ -60℃ 0.7℃/min
                  -40℃ ~ -60℃ 约0.7℃/min
                  -60℃ ~ -80℃ 约0.5℃/min
      注：使用环境在室温（23—25℃）下使用，工作时保持压缩机散温效果，可将侧门全部打开。
  3、恒温后，试验3min时间内温度波动：＜±0.5℃
  4、最大外形尺寸：900×505×800mm（长×宽×高）
  5、工作室外形尺寸：220×170×70mm（长×宽×高）
  6、冷却介质：乙醇或其他不冻液
  7、搅拌电机：15W
  8、工作电源220V~240V,50Hz,2kW
三 结构原理
  1、本设备由制冷压缩机主机体、加热装置、电子控制箱、冷却槽、冷却介质循环系统、自动报警装置等部分组
     成。启动制冷开关后，压缩机开始工作，制冷系统进入正式工作状态。制冷压缩机连续不断的工作，当接近
     设定温度时，冷却槽中的加热装置开始按比例提供热量，用以平衡制冷系统产生的多余冷量，以达到恒温的
     目的。搅拌可使冷却槽内的冷却介质不断循环，使温度均匀一致。
  2、试样夹持器
     橡胶类：A试样每次最多可夹持5个，一般不超过4个；
     塑料类：A试样每次可夹持15个，B试样每次可夹持5个。
  3、冲击装置
     冲击装置由冲击锤和自锁机构组成。
  4、冲击器
   4.1橡胶类
     a) 冲击头半径为1.6±0.1mm；
     b) 冲击时，冲击头和试样夹持器之间间隙为6.4±0.3mm；
     c) 冲击头的中心线与试样夹持器之间的距离为8.0±0.3mm。
 5 使用方法
  5.1向冷井中注入冷冻介质（一般为工业乙醇），其注入量应保证夹持器的下端到液面的距离为75±10mm。
  5.2接通电源，温控仪和计时器显示灯亮。
  5.3将试样垂直夹在夹持器上。夹的不宜过紧或过松，以防止试样变形或脱落。
  5.4待温度达到设定值时，按下夹持器，开始冷冻试样，待温度稳定后，机器会自动启动时序控制开关（或按动
     秒表）计时。试样冷冻时间规定为橡胶类5.0±0.5min ，塑料类3.0±0.5min。试样冷冻期间，冷冻介质温度
     波动不得超过±1℃。
  5.5拉动冲击拉手，使冲击器在半秒钟内冲击试样。
  5.6取下试样，将试样按冲击方向弯曲成180°，仔细观察有无破坏。
  5.7试样经冲击后（每个试样只准冲击一次），如出现破坏时，应提高冷冻介质的温度，否则降低其温度，继
     续进行试验。通过反复试验，确定至少有两个试样不破坏的最低温度和至少一个试样破坏的最高温度，如这
     两个结果相差不大于1℃时，即试验结束。
