一、适用范围
适用于风力发电机中由机舱引向塔架部分的并且在风机对风过程中需要扭转的所有电缆。
二、符合标准
符合TICW/01-2009附录B《风力发电机用电缆扭转试验方法》; GB/T 29631-2013 额定电压1.8∕3KV及以下风力发电用耐扭曲软电缆。
三、主要技术要求
1、试样限制：
2  易燃、易爆、易挥发性物质试样的试验
2  腐蚀性特质试样的试验
2  生物试样的试验
2  强电磁发射源试样的试验
2、容积、尺寸和重量：
2  标称内容积--1520L
2  工作室尺寸400×300×2300（㎜）试验通道300×300×12600（㎜）
2  外型尺寸1550×2500×左高度1720㎜右高度9620㎜ 左右通道外型尺寸640×540㎜
2  总质量2500Kg左右
2  电缆测试范围: 35KV以下风能电缆测试
3、设备性能：
2  测试环境条件：环境温度为25℃、相对湿度≤85﹪R.H、试验箱内无试样条件下
2  测试方法：多点测试
2  温度范围：-60～80℃
2  温度波动度：≤±0.5℃
2  温度均匀度：≤±2℃
2  升温时间：可调
2  降温时间：平均0.7～1.0℃/min
2  满足试验标准：TICW1-2009风力发电耐扭曲软电缆扭转试验方法 　　GB/T2423.1-2001 试验A：低温试验方法、GB/T2423.2-2001 试验B：高温试验方法 　　IEC794－1－F1 国际电工委标准
四、主要配置
1、结构材质
2  保温围护结构：外壁材料：冷轧镀锌钢板喷塑
2  内胆材料：SUS304不锈钢板
2  箱体保温材料：硬质聚氨酯发泡+玻璃纤维
2  门密封条：耐高温硅胶
2  空气调节风道：不锈钢离心式多叶片选配耐高温长轴空调电机1套
2  试验箱标准配置：观察窗：多层中空耐高温（500℃）玻璃窗（200×300）扭曲控制柜、架：700×1300×1400
2  门洞：单开铰链门
2  控制面板：电源、控制器显示屏、控制安钮
2  配电控制柜：配电板、排风扇
2  加热器：不锈钢翅片加热器
2  夹具：电缆扭转夹具一套
2  电源线孔及排水孔：位于箱体背面
2、制冷系统
2  工作方式：机械压缩双级制冷方式
2  制冷压缩机：全封闭法国“TECUMSEH”原装进口复叠式机组
2  蒸发器：翅片管式换热器
2  冷凝器：风冷型,翅片管式换热器
2  节流装置：毛细管
2  电磁阀：意大利丹佛斯/美国卡士妥
2  过滤器：意大利丹佛斯
2  铜管：优质无氧铜管、充氮焊接
2  减震模块：压缩机：弹簧减振 制冷系统：整体二次减振
3、制冷剂：R23、R404a
五、主要组成部分

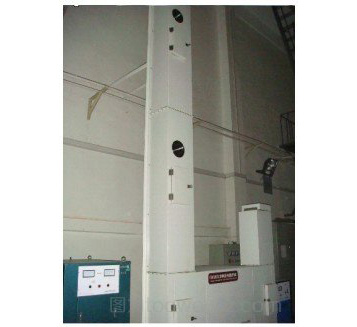

风能电缆低温扭转试验机主要由电气控制系统、电缆扭转系统、吊缆电机、安全保护装置、制冷系统、试验箱、循环风道组成。
1、电气控制系统
2  主控制器型号 三凌PLC触摸屏控制仪
2  显示器外型尺寸 120*90*60（㎜）（高*宽*深）
2  运行方式 程序方式、定值方式
2  设定方式 数学输入方式
2  精度 温度±0.2℃
2  温度入力 PT100A
2、电缆扭曲系统
2  伺服电机 　　伺服电机驱动器 　　减速器
2  吊缆电机 　　减速电机 　　      安全保护装置
2  制冷系统 　　压缩机过流保护 　　压缩机超压保护 　　冷凝风机过热保护
2  试验箱 　  　可调式超温保护 　　风机电机过热 　    循环风道
2  采用空调式送风系统，风机采用专用空调长轴电机，离心风叶，不锈钢翅片加热器，制冷蒸发器，循环百叶窗。
六、使用条件
1、 安装场地
2  地面平整，通风良好
2  设备周围无强烈振动
2  设备周围无强电磁场影响
2  设备周围无易燃、易爆、腐蚀性物质和粉尘
2  设备周围留有适当的使用及维护空间。
2、环境条件
2  温度：5～35℃
2  相对湿度：≤85%RH
2  气压：86Kpa～106Kpa
3、供电条件
2  电源 AC380V，三相四线+保护地线
2  电压允许波动范围：AC（380±38）V
2  频率允许波动范围：（50±0.5）HZ
2  保护地线接地电阻小于4Ω
2  要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用
