充电枪插拔寿命及温升试验机

一、产品概述：
适用于独立做一个充电枪充电座的机械寿命以及温升试验。本试验机采用伺服电动缸、伺服模组、气缸等做为动力，采用小巧夹具夹持试样，原装10寸彩色触摸屏和原装日本可编程控制器（PLC）为控制中心，性能优越，操作方便，自动化程度极高。
二、满足标准：
本试验设备根据GB15287、GB15288s GB20234.1 、GB2099、GB16915、GB15 092、 GB17465、 GB11918、 GB13140、 GB14048、 GB7251、 UL310、 UL498、 UL81 7、UL941、UL1059、IEC60309、IEC60998、IEC60669. IEC61058, IEC60439 、EIA-3 64-70等标准，主要用于锂电池结构件的电连接部分在大电流情况下的温升测试。根据测试环境温度可以进行不同环境温度条件下的大电流过载及温升监测。GB/T 18487.1-2015电动汽车传导充电系统，第一部分：通用要求；GB/T20234.1-2015电动汽车传导充电用连接装置，第一部分：通用要求；GB/T20234.2-2015电动汽车传导充电用 连接装置，第二部分：交流充电接口；通用要求；GB/T20234.3-2015电动汽车传导充电 用连接装置，第三部分：直流充电接口等标准的相关条款要求而设计制造的，适用于电动汽车充电桩插头插座进行分断能力和正常操作寿命测试，可用于充电桩插头插座的插入和拔出力测试，考核插头插座是否能经得起正常使用中出现机械损坏及电气破坏，检验充电桩插头插座电子锁动作及机械锁止机构的可靠性。是电动汽车充电桩插头插座申” 寿命试验的专用设备。配上负载可做加载试验，并设有相应的控制系统。该设备采用先进的PLC 智能控制系统，触摸屏人性化的操作界面，使记录和显示更加精准；可预置试验次数、导通 电流时间、试验行程。试验速度50-800mm/s,试验行程当插头插座因触头粘合、失 灵导致触头出现粘连或断开，引发故障报警并记录相应的实验次数，当有报警发生时，即自动停止试验。本设备还可以测量同时测试4路接触器。箱体由不锈钢封板和铝合金型材组成，外形美观；集多项国内外同类产品的优 点，性能稳定，操作方便，是国内各大计量机构及实验室的首选。
三、主要参数：
1)驱动装置∶电动杆、模组、气缸、伺服马达
2)装置结构∶试验装置为水平放置，采用国标40mmx40mm方通骨架焊接而成，封板采用1.2mm宝钢电解板数控加工成型。
3)控制器∶系统采用10寸触摸屏和可编程序控制器（PLC）逻辑智能控制装置的工作。
4)各试验参数均可以实现存储功能，再次使用时直接调用，无需再次重新设定，操作简单，使用方便，极高的提高了效率。
5)能力范围∶能满足所有2p+E、3P+E、3P+E+N等规格品、交流额定电流≤250A或直流≤250A的插座（插头）产品测试，
6)动作速度∶插头或连接器插入拔出的速度为（0.1~0.80）m/S任意设定，完全满足标准规定的0.8±0.1）m/s的要求
7) 测试速率∶插头或连接器插入并从插座或器具输入插座拔出的速率为每分钟7.5个行程∶
8)手动调节;系统带有手动条件按钮，方便试样的装夹∶
9)驱动系统∶采用伺服电机驱动滚珠丝杆转动和以静音滑轨为导向从而使夹具做左右往复运动，可以提供最大600N的插拨力，
10)插拔行程∶0~200mm 任意设定（即伺服电机驱动左侧夹具运动的行程），分辨率0.1mm∶
11)充电枪座采用X轴与Y轴可调夹具，可以固定250A以下充电枪（提供3种不通充电枪固定座子）
12)夹具基座∶上下两侧内外各采用一台直线滑轨，可以确保夹具在运行过程中的直线度和导向结构的强度。
13)插头夹具夹持范围为方形圆形 φ60mm以上3种∶
14)测试工位：1工位独立
15)试验次数∶1~999999次任意设定，计数到达设定值时能自动停机∶
16)充电枪插入时间：1~999.9s可设定；
17)充电枪插入时间：1~999.9s可设定；
18)插拔力：最大900N，高精度数字压力模块，触摸屏曲线显 示，可由触摸屏导出EXCEL格式的数据。
19)可测量每一次插入最大力值，并且把每次力值汇成曲线在触摸屏查看
20)每次力值可储存为表格形式查看
21)报警检测∶遵循"该通必通、该断必断"原则，系统根据"位置与电流"的逻辑关系判断试样是否出现损坏。当被测样品出现损坏时设备能发出声光报警提示，并自动停机；
22)漏电保护：设备的控制电源进线处安装漏电开关。当漏电时切断控制电源使整个机柜断电：
23)过流保护：每一工位通过熔断器（断路器）保护，防止电路出现过流或短路。
24)过载保护：设备内部装有断路器，当出现过载时能够自动跳脱；
25)门限保护∶所有活动柜门均装有安全保护开关，当柜门打开时、电源自动被切断，以防止操作人员遭受电击的危险。
26)急停开关∶电源柜控制面板有急停开关，当出现异常或必要时便于操作人员切断电源柜输出电源：
27)进出引线：输入输出引线端口均套有护线圈，防止线缆被损伤；
28)外形尺寸：约W2000mmxD1300mmxH1800mm
29)重量：约450Kg
30)工作电源：AC220V±10%、50Hz、20A；
四．温升测试部分
1)输出电压：DC5V
2)输出可调试验电流：DC10 ~ 2000.0A连续可调，
3)负载采用发热丝和管状电阻，手动输出，分档调节：1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A，输出电流1路
4)试验电流稳定性：士（2%设定值+ 5个字）
5)电流显示精度：士（0.5%读数+5个字）
6)阻抗电压显示精度：士（0.5%读数+5个字）
7)试验电流稳定性：士（2%设定值+ 5个字）
8)控制器：通电/断电时间：1~99999秒
9)通断次数：1~9999次，带断电记忆功能，次数到自动停机
10)配我司自主研发的温度测量，可带电测试不损坏仪器，仪器采用日本 进口继电器采集数据，抗干扰能力强，可精准描绘温度曲线。
11)热电偶温升测试：（低温测试，扫描的时间1S）
12)触摸屏里显示温度和曲线
13)测温范围：0〜200℃ 精度±0.3%读数+1℃;分辨率：0.1 ℃
14)温度测量：8路（包含1点测量环境温度）
15)配置热电偶：美国Q公司T型30AWG细丝热电偶，长度2米，共8条；
16)采集速度：1秒/次
17)设备可由触摸屏控制启动停止，同时采集电流、电压、温度时间变化曲线，方便用户分析使用；数据可用U盘导出EXCEL表格数据，方便用户整理。
18)软件可设置环境温度通道，采集数据时可自动减去环境温度
五．接触电阻测试部分
1)在接通负载电流时，可测量4路接触电阻；
2)测试接触电阻范围：0~300mΩ,分辨率0.05 mΩ，精度±2%
3)可同时记录4路电阻测试结果；

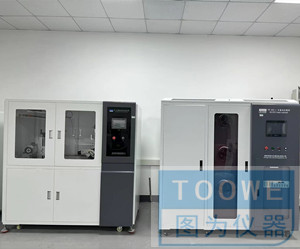

        设备图（以实际为准）
