一、产品概述：

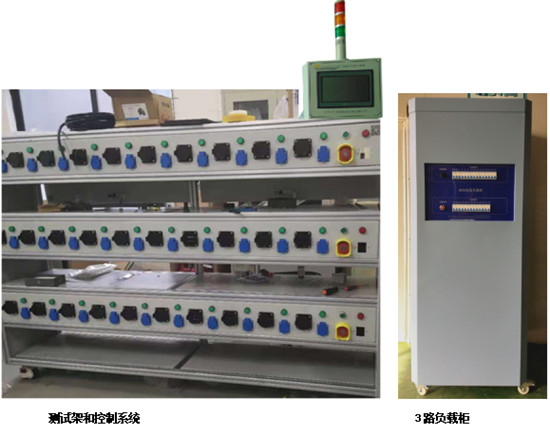

本设备用于国标欧标16A 32A交流充电桩的老化检测，产品具体尺寸参见用户提供的图纸及实物。设备分为两部分，一部分为充电桩测试架和控制系统，另一部分为负载柜。采用钣金焊接，表面烤漆，底部有脚轮移动。
二、产品测试功能：
1.能够实现国标欧标16A/32A交流充电桩的老化检测
2.每个充电桩能满载测试，满载电流32A,可同时并行测试30PCS
3.老化充电枪个数：30个
4.老化负载电流：AC 1~32A ,分辨率0.1A，精度1%
5.老化电压:单相230V ，功率7.5KW ，分辨率0.1V，精度1%,分辨率0.1W，精度1%,
6.负载路数3路，每10把桩串联共用1个负载
7.能自动控制每个充电桩的老化时间，自动监控每个充电桩的电压、电流、功率等参数
8.兼容单相和三相充电桩
三、主要技术参数：
1.电源输入：交流380V（三相五线制），50Hz；
2.控制系统:PLC+触摸屏
3.30PCS分为3部份控制，每部份控制10路充电桩，桩与桩之间采用串联模式，第一台桩的输出接入第二台桩的输入，第二台桩的输出接入第三台桩的输入···最后一台桩的输出连接电阻负载；
4.3部份独立控制；
5.每10路充电桩测试过程中，如果其中哪一个充电桩坏了，那么有对应的接触器将该工位短接，其它工位可以继续老化；当10工位全部坏了或者测试时间到，那么测试结束；
6.通电时间可设置：0~9999H59M59S;
7.断电时间可设置：0~9999H59M59S;
8.循环次数可设置：1~999999次
9.负载电源：3相调压器0~250V可调，功率30KW；
10.每相控制1路电流，共3路；
11.每路电流调节档位：0~1A，1A/2A/2A/5A/10A/20A(在电压230V时)；
12.连接方式：测试架和负载柜用电线连接起来；
13.能监控每个充电桩的电压、电流、功率等参数，精度5%
14.能间隔采集每个充电桩的电压、电流、功率、时间，并且储存到U盘，可到电脑查看数据；
15.负载散热方式：强风散热，负载柜有通风管道引到室外，将热气排到室外；
16.机柜有脚轮可以移动；
17.老化架及负载配有电源、运行、故障指示灯；
18.测试架分3层，每层安放10个充电桩，每层有安装10个国标充电枪座和10个欧标充电枪座
19.测试架采用铝型材连接，封板采用冷板烤漆黑色，铝型材用本色，铝型材平槽封条用黑色封条。
20.测试架外形尺寸：W2000*D700*H1800mm；
21.负载柜外形尺寸：W900*D800*H1800mm；
22.测试架重量约300kg
23.负载柜重量约400kg
24.急停和温度保护，超载，短路，过温设备自动切断；
25.环境温度：-10℃~40℃；湿度：20%~80%；气压：0.4-0.6Mpa。
