一、概述

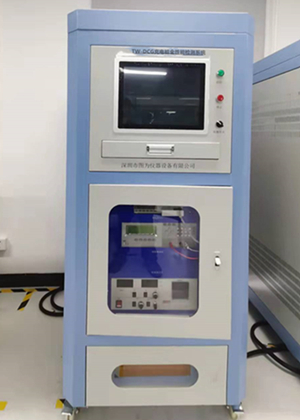

充电桩全性能检测系统用于国标欧标16A 32A交流充电桩的出厂全功能检测，保证每个出厂产品都是合格的。采用PLC+电脑智能测试，测试完成后保存每一个产品的检测报告，方便打印和保存。机箱钣金焊接，表面烤漆，底部有脚轮移动。
二、测试功能
1.导通测试：各极性端有信号，测试导通和极性。
2.充电互操作性测试：连接确认测试；充电准备就绪测试；启动及充电阶段测试；正常充电结束测试；充电连续控制时序测试；掉 电 恢 复；CP断线测试； CP接地测试；断开开关S2测试
3.绝缘测试：每两极之间及相线对机壳之间的电阻，绝缘电阻：≥100MΩ(DC500V)。
4.介电强度测试：AC 2kV 50Hz 1min 漏电流≤10mA
5.测试负载：线路板上的LED绿灯亮，黄灯亮。
6.测试连接状态：线路板上的LED绿灯，黄灯亮。
7.测试充电状态：线路板上LED红灯绿灯亮，黄灯亮，设备负载灯亮。
8.欠压保护：电压调至85V±5V时线路板上LED绿灯常亮，黄灯常亮，红灯闪烁，设备负载灯灭，电压调
至94±5V时持续30s低压保护恢复设备负载灯亮。
9.过压保护：电压调至275V±5V时线路板上LED绿灯常亮，红灯闪烁，设备负载灯灭，电压调至254±5V
时持续30s高压保护恢复设备负载灯亮。
10.欠频保护：(43±1)Hz，恢复频率(47±1)Hz。
11.过频保护：(68±1)Hz，恢复频率(53±1)Hz。
12.漏电保护：电压调至220V时，漏电电流调至在(25±5)mA，电路板LED绿灯常亮，红灯闪烁，设备负载
灯灭，漏电保护不可恢复。直流漏保DC6mA测试
13.过流保护：调至电流超过18时，绿灯常亮，红灯闪烁，且不可恢复。
14.占空比测试：21.7%±1%。
三、技术参数
1.设备电源输入：三相AC 380V 50HZ  7KW
2.控制系统：PLC+电脑控制
3.绝缘测试与介电强度测试采用绝缘耐压仪
4.状态灯采用光敏电阻模块检测是否灯亮，结果输出到PLC进行判断
5.欠压、过压、欠频、过频，采用变频电源供电后进行判断
6.漏电保护采用图为设计的漏电测试仪进行检测：
     电流、电压显示精度：1级；电流分辨率0.1mA；电压辨率0.1V。
     电流输出范围：AC：0~500mA,
     三相电压输出：10~250V.，
    计时精度：5mS，分辨率1mS。
    脱扣时间：0~999.9s
A型相位选择：0度(500mA)、90度(500mA)、135度(300mA)
A型极性选择：正极、负极、正极+DC6mA、负极+DC6mA。
7.过流保护：在额定电压230V下，输出16~20A可调，精度1%，检测是否跳脱
8.占空比测试：21.7%±1%。，测试输出脉冲的占空比，采用高速采集卡测量
9.测试项目可选择
10.一键启动，所有功能测试，测试完成后，数据可以保存在电脑里，可以打印
11.外形尺寸：1000*800*1600mm高
12.重量约：300kg
