满足技术要求：

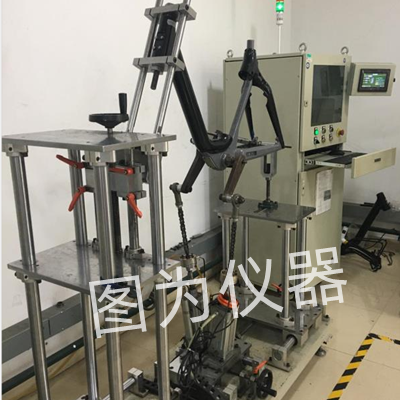

GB/T 3565.8-2022 第4.1条款 脚蹬静负荷强度试验机 、B/T 3565.8-2022 第4.2条款 脚蹬冲击强度试验机、GB/T 3565.8-2022 第4.3条款 脚蹬动态耐久性试验机、GB/T 3565.8-2022 第4.4条款 驱动系统静负荷强度试验机
4.4.1.1 概述
驱动系统静负荷试验，包括车架、脚蹬、传动系统、后轮部件等，如有变速装置，包括变速装置。车架以其中心平面垂直放正，并将其后轮的轮辋卡住，以防止车轮转动。
4.4.1.2单速系统
取非驱动侧曲柄处于向前水平位置，在非驱动侧脚蹬的中心施加一个垂直向下的力F，，逐渐将其增加到1500N，保持该力1min。
在负荷的作用下,出现系统屈服或传动链轮涨紧而使曲柄旋转到水平面以下30°的位置时，撤除该试验力，将曲柄重新置于水平位置，或者考虑到系统屈服或偏移的因素，将曲柄置于水平面以上的某个位置，再重复试验。
完成非驱动侧曲柄的试验后，取驱动侧曲柄处于向前水平位置，将力施加在驱动侧的脚蹬上，重复该试验。
4.2脚蹬--冲击试验
如图3所示，将脚轴以水平位置旋紧在合适的刚性夹具上，用质量为15kg形状尺寸如图2所示
的重锤从400mm高度冲击到脚蹬踏板的中心线上。自锁脚蹬可以在踏板上组装锁片后进行试验。重
锤的长度应大干脚踏脚踩面的宽度。自锁脚路可以使用锁片的长度替代脚踏脚踩面的宽度
注:见GB/T35653-2022附录B
43脚蹬一动态耐久性试验
将每个脚蹬旋紧在旋转试验轴的螺纹孔内，如图4所示，在每个脚蹬踏板宽度的中心用拉力弹簧悬挂一个质量为M的重物,借助拉力弹簧的作用减少负荷的振荡。重物质量M值由表1给出。
试验轴的转速不大于100r/min共旋转100000次。如脚蹬有两个脚踩面，则在旋转50000次后
应翻转脚蹬180°再行试验。
4.4.1.1 概述
驱动系统静负荷试验，包括车架、脚蹬、传动系统、后轮部件等，如有变速装置，包括变速装置。车架以其中心平面垂直放正，并将其后轮的轮辋卡住，以防止车轮转动。
4.4.1.2单速系统
取非驱动侧曲柄处于向前水平位置，在非驱动侧脚蹬的中心施加一个垂直向下的力F，，逐渐将其增加到1500N，保持该力1min。
在负荷的作用下,出现系统屈服或传动链轮涨紧而使曲柄旋转到水平面以下30°的位置时，撤除该试验力，将曲柄重新置于水平位置，或者考虑到系统屈服或偏移的因素，将曲柄置于水平面以上的某个位置，再重复试验。
完成非驱动侧曲柄的试验后，取驱动侧曲柄处于向前水平位置，将力施加在驱动侧的脚蹬上，重复该试验。
技术参数：
负载：0～2000N可任意调整
力量显示：≤±1%
定时器：0～60秒可设定
显示方式：大液晶触摸屏数字显示
电源：220V/50Hz
