一.概述：

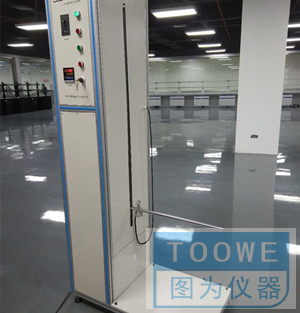

充电枪钢球冲击试验机适用于车辆插头、插座、车辆连接器和车辆插孔的落球和摆球冲击的机械强度试验。该装置采用不锈钢框架焊接成形，结构紧凑耐用，安装支架上下可调，冲击角度0-90°可调，操作方便。
IEC 62196-1:2014 Plugs, socket-outlets, vehicle connectors and vehicle inlets - Conductive charging of electric vehicles - Part 1: General requirements 第26.2章Degree of protection .Figure12 Ball Impact test。
二．主要参数：
1、试验方式：落球和摆球；
2、钢球质量：根据IEC62196-1标准选用，0.535kg，直径50.8mm钢球一个；
3、落球高度：0~1000mm，连续可调；
4、摆球高度：0~500mm高度连续可调；
5、落球释放：PLC控制电磁铁通断，触摸屏操作
6、对准方式：手动激光笔对准；
7、冲击能量：1J，2J，3J，4J；
8、控制系统：PLC控制，人机界面操作；
9、冲击高度：步进电机调整高度；
10、落球高度显示：触摸屏数字显示，手动调整。
