一、概述

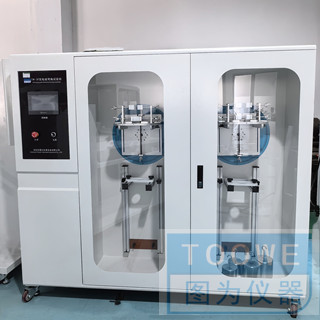

充电接口电缆弯曲试验机用于不可拆卸电器附件进行弯曲试验。
将试样固定在夹具上，加一定荷重，试验时夹具左右动。经一定次数后，检视其断线率，或至无法通电时，查看其总计摆动次数。本机能自动计数，试料弯折至无法通电时，仪器自动停止工作并保存当前数据。
满足GB/T20234.1-2015《电动汽车传导充电用连接装置 第1部分：通用要求》第6.15章和7.15章节 机械强度，参考该标准表7 弯曲试验重物施加的力。
按照GB/T11918.1-2014《工业用插头插座和耦合器 第1部分：通用要求》第24章 机械强度，第24.4章 不可拆线电器附件的进行弯曲试验，请见该标准表16 重物施加的力及图9所示 弯曲试验装置。
IEC 62196-1:2014
Plugs, socket-outlets, vehicle connectors and vehicle inlets - Conductive charging of electric vehicles - Part 1: General requirements 第26.4章节 Non-rewirable accessories 图14所示 Apparatus for flexing test.
二、技术参数
1.动力总成：伺服电机+涡轮减速箱带动
2.控制系统：PLC+7寸触摸控制
3.屏幕设定和显示资料：参数监控、角度设定、速度预调、计数设定、报警指示和字符提示等；
4.试验工位：1工位
5.程序可自行设定单工位或者任意工位的实验
6.试验速率：可设置和智能调节（5～60次/分)
7.试验弯曲旋转角度：可设置和智能调节（左右角度5~180度试验角度可预置）
8.计数器：0～999999次可预置，有停电记忆功能
9.砝码重量及材质： 20N，25N，50N，75N，100N砝码各一套；
10.可接入负载（负载需外购）
15.外部带指针显示弯曲角度
16.有检测断线功能
17.带电线的固定支架1套，方便夹线安装
18.形尺寸：约W950＊D650＊H1600mm
19.重量：约150Kg
20.电源电压：AC220V±5%、50Hz10A
