供电设备机械静裁荷试验满足GB/T 39752-2021 电动汽车供电设备安全要求及试验规范6.5.2机械静载荷试验
按照以下步骤进行试验:
在供电设备顶部施加8500 N/m’的均分布载荷，时间持续 5min;在供电设备的顶部正面和背面的顶角依次施加 1200 N 的力时间持续 5 min在供电设备每个侧面，距离侧面边缘 20 mm 处依次施加60N的时间持续5 min试验结束后,检查供电设备的电气间隙和爬电距离保持满意,IP 防护等级不受影响，门、充电连接装置、闭锁装置等仍能正常操作，没有暂时或永久性的变形而引起的带电部件与外壳的接触。

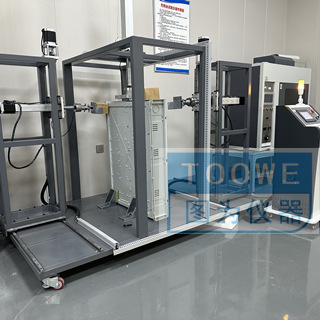

设备结构:该设备由左推力组件、右推力组件、静载压力组件、左推力移动组件、右推力移动组、试样夹具五部分。由toowe智能控制系统
技术参数：
1、供应电源：220V±10%50Hz；
2、输出功率：2KW
3、施力（压力）：5通道同时测量，力值独立控制
4、控制方式：设备控制系统有PLC与触模屏共同控制
5、系统介面：界面分三部分：设置区、操作区、试验数据显示区
6、保护功能：短路保护，过载保护，漏电保护；
7、试件尺寸：最小尺寸：长400×高400×厚260（mm）
                   最大尺寸：长1500×高1700×650厚（mm）(或其他尺寸)
8、推力力值精度：0.5%FS
9、推力恒力保持力值误差：2%:
10、推力部件运动速度：0.1mm/min～100mm/min，自动适应
11、推力部件定位精度：<0.1mm
12、推力部件产生推力范围：0～1200N
13、顶部下压静载力：8500N
14、力值采集系统数据位数： 24位
15、力值采集频率 >15次/秒
16、设备外形尺寸：约长1.4米×宽1.1米×高1.7米
