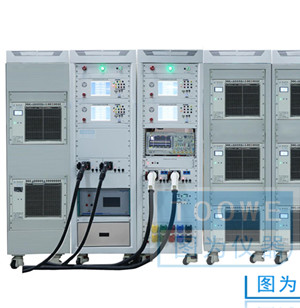

TW-ZC86——非车载充电机实验室综合测试装置 非车载充电机实验室综合试验系统
![](uploadfile/product_big/202405201602370177.jpg)
本检测平台建设完成后最大可满足直流800KW单枪或多枪充电桩桩测试。可满足充电设施的电气性能型式试验和安规性能测试,满足NB/T 33008.1-2018,GB/T18487.1-2023等标准检测的要求;该平台具体要求包括以下几个方面:
1.交直流检测平台采用标准机柜设计,保证美观大气,尺寸(mm):不超过宽700*深800*高2200;
2.直流电压测量范围100V~1500V,分辨率0.01%RD,准确度0.05% RD;
3.直流电流测量范围:5A-800A,分辨率0.01%RD,准确度0.05% RD;
4.直流功率、电能测量准确度等级:0.05级
5.测试过程高度自动化,傻瓜式操作,极大降低操作人员的专业水平。报表自动生成;
6.通讯接口采用RS232、以太网、WiFi等多种通讯方式设计,具备高抗干扰性能、兼容性等特点。
试验系统电源要求
供电电压:220V/380V±15%
相数:三相四线制
系统额定频率:50Hz±3Hz
参考标准及规范
充电机检测平台根据现行标准及规范的要求,对试验设备进行配备,试验方法及操作步骤主要参考标准及规范如下:
NB/T 33008.1-2018 电动汽车充电设备检验试验规范 第1部分:非车载充电机
GB/T 20234.1-2023 电动汽车传导充电用连接装置 第1部分:通用要求
GB/T 20234.3-2023 电动汽车传导充电用连接装置 第3部分:直流充电接口
GB/T18487.1-2023 电动汽车传导充电系统 第1部分:通用要求
GB/T 27930-2023电动汽车非车载传导式充电机与电池管理系统之间的通信协议
GB/T 34657.1-2017电动汽车传导充电互操作性测试规范 第1部分:供电设备
GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试
JJG 1149-2022电动汽车非车载充电机检定规程
技术参数:
范围:0~1000V DC
准确度:±0.05%RD(100V~1000V)
分辨率:0.01%RG
范围:0~300A DC
准确度:±0.05%RD(5A~300A)
分辨率:0.01%RG
