TW-52L——熔断器熔断特性试验台 熔断器熔断特性试验装置

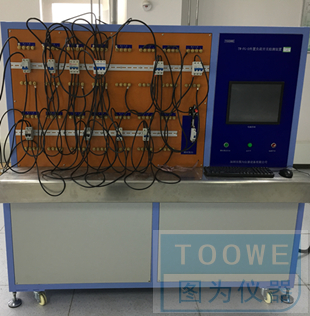

![](uploadfile/product_big/202406031135525073.jpg)
一、适用范围:
本设备适用于低压熔断器系列(1A—1250A)各种规格、型号的延时、标准动作特性试验。
二、设备功能及试验依据:
1)约定不熔断测试、熔断测试。
由触摸屏设定好试验电流后,由PLC完成测试过程,试验结束设备自动停止,记录每一次的试验数据。
设计及试验依据:GB 13539.1-2008 第8.4.3.2条款。约定不熔断电流及约定熔断电流验证,设计及试验依据:GB 13539.1-2008 第8.4.3.1条款
2)电流温升时间、曲线测试,
采用多点温升测试仪进行各点的动态温升测量。熔断器温升试验时间(1min~9h),配有0℃~300℃的8路测温热电偶,实时采集试品8个点温升数据,生成曲线图;采样频次按1 min~60min/次可调节设置,按频次显示测量点温升数据。试验依据: GB 13539.1-2008 第8.3条款。
三、设备概述:
低压熔断器熔断特性试验台是我公司根据熔断器电流试验有关标准规定以
及实际产品性能,而特殊定做的1台大电流熔断、温升特性测试台
试验台由电子恒流源、特种升流器、温度巡检仪、及电脑控制系统等部分组
成,根据产品额定电流(1—1250A),设计2个测试工位,可同时测试2只产
品。输出电流采用高速DSP数据处理器,通用软件PID原理进行调整准确、稳定。
测试时,通过电脑程序自动设定试验电流、试验时间,自动判断试品是否合
格。另外设置有8路温度巡检仪,随时监测产品各个测试点的温升情况,通过电
脑软件程序,以时间—曲线图形式显示,形象、直观,自动保存测试参数,建立
数据库。
四、主要技术参数:
1)输入电源:三相四线AC 380V,50Hz。
2)设备总容量:17KVA 1工位2KVA, 2工位10KVA
3)输出电流:1工位 AC 0—5、20、50、100、200A、
2工位 AC 50—200、500、1000、2000A
2个工位独立自动分档输出,显示实际电流有效值。
4)计时范围:1-9h59m59.9s,分辨率0.1s。
5)电流互感器变比:200/5A、200、500、1000、2000/5A,精度等级:0.2级。
6)输出波形失真度:< 5% 。
7)温度巡检仪:8路,测试温度范围-50—400度。
8)设备绝缘电阻≥5兆欧
9)电流误差 :<±1%
10)测试方式:标准导线 + 底座安装(底座有厂家提够)。
11)、设备采用21.5寸真彩屏(戴尔)+工控机(研华),通过软件程序控制,自动进行测试。
