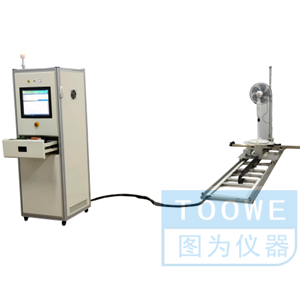

一、测试装置简介
本风量测试装置依IEC 60879 2019、GB/T13380-2018 、 GB12019-2008《交流电风扇能效限定值及能效等级》 中的能效值测试， 依据 GB/T13380-2018《交流电风扇与调速器》 的要求测得电风扇的风量及能效使用值。
二、技术条件
1.1技术要求：
1、将测试屏蔽室安装在有中央空调的房间或安装独立空调，环境温度控制：20±5℃，满足测试要求。本方案不包括实验环境温度控制部分。
2、被试电风扇扇叶中心距离地面高度：台扇、壁扇、台地扇、顶扇和转页扇小于等于400mm时为 1200mm，大于400时为 1500mm
3、被试电风扇扇叶中心与前墙墙面的距离：台扇、壁扇、台地扇和转页扇应不小于 1 800mm；落地扇应不小于 4m(400mm 及其以下的落地扇允许为不小于 1 800mm)。
4、被试电风扇扇叶中心与左右两侧墙墙面的距离：各种类型、规格的电风扇均不小于 1 800mm。
5、被试电风扇扇叶中心与后墙墙面的距离：各种类型、规格的电风扇均不小于 1 200mm。
6、风速表的叶片平面与被试电风扇的扇叶平行，距离为被试电风扇扇叶直径的三倍；增加测试装置定位机构，可以自动定位。
7、风速表在试验平面内，沿着与扇叶轴线成垂直相交的水平直线上，向左右上下四个方向移动，使风速表叶片的轴线始终与电风扇扇叶的轴线相平行，风速表的架置机构应对气流的阻碍尽可能小；
2.2 主要功能
用于测试风速、温度、湿度、电参数（电压/电流/功率）、转速及时间
3.1 适用范围(单位：毫米)
台扇扇叶直径 200,230,250,300,350,400,450
璧扇扇叶直径 250,300,350,400,450
台地扇扇叶直径 300,350,400,450
落地扇扇叶直径 300,350,400,450,500,600
转叶扇扇叶直径 200,230,250,300,350,400
3.2测量精度
温度范围：0-50℃   精度：低于±0.5℃
湿度范围：0-100%RH  精度：低于±2%RH
风速范围：0-20m/s    精度：低于±0.01 m/s+2%度数
电流范围：0-5A       精度：低于±0.5%
电压范围：0-300V     精度：低于±0.5%
功率范围：0-1000W    精度：低于±0.5%
