一、设计依据
电弧引燃试验机适用于对电工电子产品，家用电器及其材料进行耐漏电起痕试验，模拟不同极性的带电部件之间或带电部件与接地金属部件之间可能会引起在绝缘体上的漏电，测量和评定在规定电压下，绝缘体的耐漏电起痕性。本设备依据国家标准GB/T4943-01《信息技术设备的安全》、Q/GDW 2174-2025 智能量测开关技术规范  7.2.2.2、GB/T14048.1-2023低压开关设备和控制设备 第1部分：总则 8.1.2.3中所规定的有关条款设计制造。

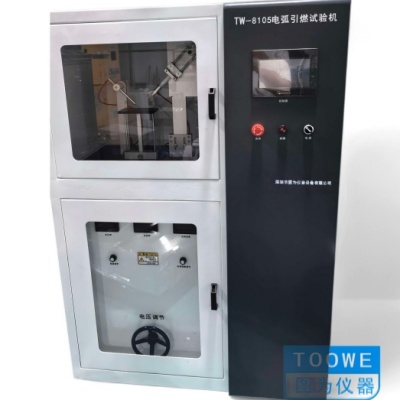

二、设备特点及结构：大电流起弧试验机采用一体式结构，结构件采用不锈钢或黄铜制造。
三、技术参数:
控制方式： PLC触摸屏控制
电极 电极材料：铜(静电极)，不锈钢(动电极
电极尺寸： ф3 mm 30°凿端(静电极)，ф3.0mm 60°锥端(动电极)
电极夹角： 与水平面呈45°
试验电压： 220V
引弧电流： 33±5%A(可调节)
引弧功率因数： COSφ0.5±0.05(可调节)
引弧频率： 40次/min(可调节)
引弧次数 ：(1～9999次，数显，可预置)
试品尺寸：130mm×13mm×(2～12)mm
电源 220V 10kVA 60Hz
 四、工作原理
本设备是用一对电极及可变电感阻抗负载与一交流（220V-240V），50Hz或60Hz的电源串联连接，由负载给正负电极提供一个功率因数为0.5，短路电流为33A的大电流，使正负电极做相对运动，不断产生电弧，从而考核试品的耐起弧性能。
由单片机对试验时的短路电流动作，试验操作程序进行控制。
