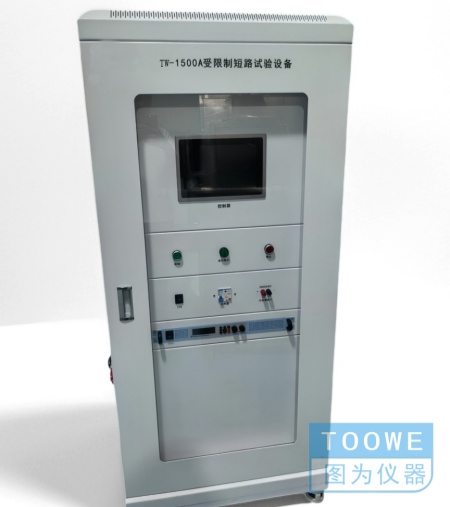

一、产品概述
 受限制短路试验装置适用于对保护接地导体以及电流保护断路器 1500A测试，本试验装置目的是验证用在由额定值不超过25A的装置保护的电路中的保护连接导体与过流保护装置许的故障电流相适应，以及通过这样的试验来测试附加安全防护的完整性
贰﹑仪器参数
1. 放电电压范围：DC110V、220V、240V、250V，四档可选；
2. 放电电流：≥1500A；
3. 电流测量精度: ±5%
4. 电压显示分辨率：0.1V
5. 电流显示分辨率：0.1A
6. 充电时间：1~99S
7. 放电时间：1-100ms
8. 采用高效储能专用充放电元件，无记忆效应，长寿命
9. 放电电阻采用镍铬材质制作，电阻长期稳定可靠，采用特制大电流接触器开关进行切换控制
10. 电流波形采用高精度线圈测量，量程为2000A，带宽可达2MHz
11. 控制主机：采用一体化液晶触摸屏电脑主机，显示器10寸，64G
12. 固态硬盘，8G内存
13. 配置高速数据采集卡，精确测量放电电流波形
14. 参数设置后，程序自动进行测试，自动分析回路阻抗，自动调整电压进行适应
15. 具备过压过流保护功能
16. 设备输出接口：
17. 保护开关SCPD或者熔断器；
18. 输出导线：按线号截面积，配备2.5mm测试线，用户自行连接
