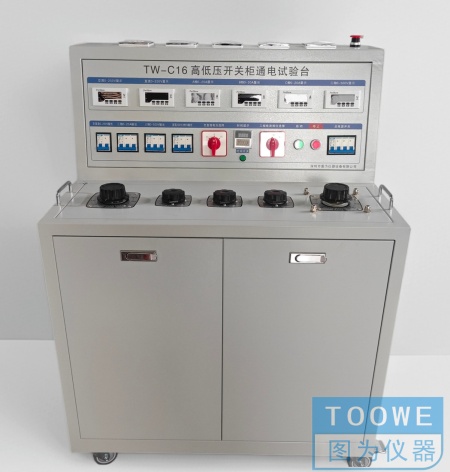

TW-C16成套设备开关柜通电试验台 开关柜通电成套装置试验台 成套综合开关柜通电试验台
一、概述
TW-C16柜通电试验台用于GB7251断路器出厂前的各项通电试验。根据GB14048《 低压开关设备和控制设备》标准等及相关产品的技术标准和用户的特殊要求而设计开发的一种 新型校验台。本校验台由调压器、升流器、高精度电流表、电压表、交 流接触器、按钮、指示灯等新型元器件组合而成，可供生产厂家或有关 质检部门，为了保证安全，对成套设备的综合动作特性进行综合测量和 检定分析。
设备用途：对成套设备进行过压、欠压、短路等动作特性测试。
二、技术参数：
1、输入电源：三相四线380V±10%,50Hz;     (A 、B 、C 、N)
2 、设备容量：单相2KVA 、三相6KVA
3 、输出电流：三相AC0-20A 连续可调电流
4 、输出电压：三相AC0-500V 连续可调电
三相AC380V 固定电压
单相AC220V 固定电压
单相AC0-250V  连续可调电压
单相DC0-250V  连续可调电压
5、系统误差：≤1%;
6、波形失真：≤1 %;
7、计量器具准确度等级：
电流表精度等级：0.5级
电压表精度等级：0.5级
