一、 产品概述
试验目的

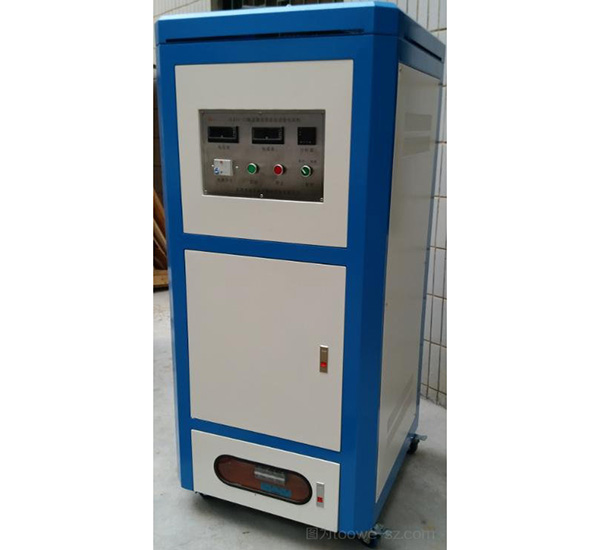

镇流器异常状态试验电阻柜按照标准要求而设计即满足 GB7000.1-2007 版标准附录 C 的图 C.3 的整流效应试验方法，并非因不合产品或使用不当面引起的可能不安全线路条件。例如光源或启动器寿命终了时出现的线路条件下模拟灯具所有部件、安装表面温度是否超过标准要求而使灯具内的接线变得不安全。
二、设计概述
镇流器异常状态试验电阻柜按照灯具一般安全试验标准的要求设计而成；仪器主要有交流电流表，高功率变阻器，和采用2 个高功率可调划线变阻器。按要求可满足的试验灯电流调节范围 0-20A，而试验灯电流的切换分为2A/2A/5A/10A五档选择；数位显示方便记录试验数据，同时为方便计量校准时必须切断二极管，所以仪器加装二极管通断开关，试验时拨至 on 位置，校准时拨至 off 位置。
三、主要技术参数:
1、整机尺寸：L600×W500×H1200（mm）；
2、机箱材质：冷杂钢烤漆；
3、工作电压：交流220V 50Hz；
4、试验灯电流范围：0-20A；
5、电阻范围：0-200Ω；
6、试验二极管：100A 600V；
7、电压输出显示：0-500V；
8、耐冲击电压：5KV；
9、散热：35W机柜风扇。
