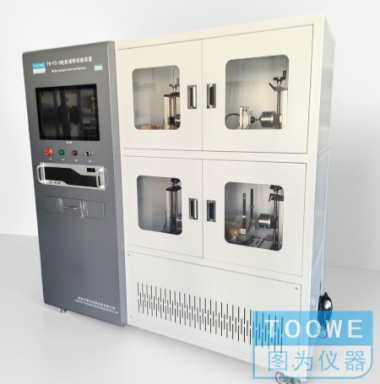

TW-FS-D电机堵转试验装置
一、设备简介：
电机堵转装置依照GB4706.32-2012中19.2和GB4706.1-2005中19.7的标准的要求进行设计制作， PLC可编程控制器控制，通过电参数采集4路A/D转换模块进行测量，所有参数和仪器的工作状态都PC显示器显示和设置，操作界面人性化。该设备能同时每工位检测4点的温度、并绘制温度、功率随时间的曲线图.
二、主要技术参数：
1.电源要求：
电压：AC（100~300）V连续可调且具有稳压（±1V）功能，使用5KVA单项变频电源控制电源稳定性。频率：（50~60）Hz可调。
2.温度传感器：-10~300℃.进口品牌；能与序号2温度采集仪配套使用。
3.测试工位要求：能可靠安全固定住被测电机本体和转轴，使之不能发生松动、移动和运转。
（1）工位数量：4个。
（2）电源要求：每个工位电源单独空气开关控制，配备接线端子板。
（3）架子尺寸要求：长:1500㎜，宽：650㎜，高：1600㎜。
（4）工位分布要求:每个架子分两层，每层高度600㎜，每层2个电机测试工位，每个测试工位200㎜间距。
（5）温度采集要求：每个电机工位铺设温度传感器线，配4工位温度测量仪表使用。
4.电机固定夹具要求：（1）固定方式：活动螺栓柱，上下夹紧。
                                   （2）夹具材料：耐高温绝缘阻燃胶木，配合钢板（厚度大于7mm）固定增加牢固度。
                                   （3）夹具外形尺寸要求：长300㎜，宽80㎜，高30㎜，上下两块，中间呈凹形圆弧。
5．电机堵转夹具要求：夹具安装在工位外侧，单个夹紧，上下、左右可以移动，不做固定。
