该机主要用于按钮开关及制成品按键开关面板寿命的检测。被测试试样安装在可调整空间的夹具之间，更换夹具可适应不同的按钮开关的试验。试验机采用PLC+人机界面（触模屏）控制操作，人机界面软件同步显示被测试试件按压力值、试验次数、测速设定、智能判试件通/断等项目；具有管理员口令用户可以修改开机密码；采用软件较准荷重值；采用全中文提示设定内部功能，操作方便、简单。
二、设计依据:
该机设计参照中华人民共和国标准GB16514《电子设备用机电开关》、GB 16915.1-2003 家用和类似用途固定式电气装置的开关试验机的要求。
三、试验台结构及工作原理：
1、试验台夹具

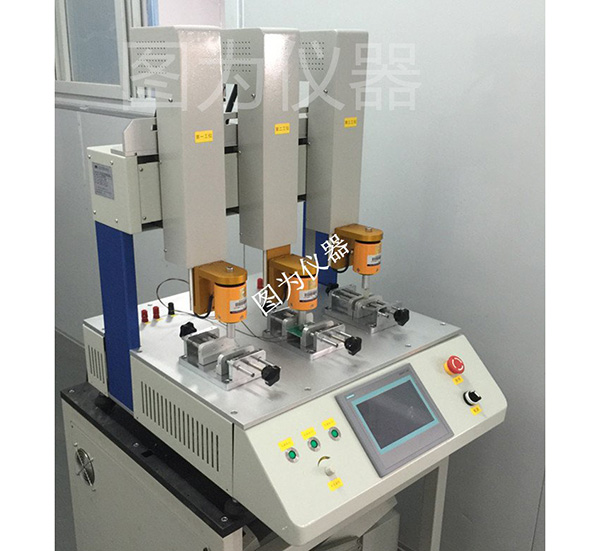

试验台由3-5组试验平台组成、每组试验平台可独立前后、左右、上下调节，平台上留有四个M4螺纹孔，适合不同开关位置不同时的压按寿命试验。 可参考附图
2、加载压力装置：
本装置由步进电机（日本山社）、驱动支架、力值传感器（美国传力）、安装夹具等组成。按压头夹具行程一定（偏心结构），压头内置长寿命弹簧，通过调整弹簧压缩量改变按压力。当需要不同按压力值时，须试验前手动调节试样下夹具的高度来改变力值， PLC控制器控制电机转动，向下运行压向按钮、计一次数。
3、PLC测量与控制系统：
本系统由驱动器、力值传感器、力值模块、触摸屏、PLC（西门子）操作控制机柜组成。
1) 按压力测量：
加载动力按向开关时，该装置的按压力会对试样施加一个力，力值传感器会测量到一个信号，信号通过力值模块A/D转换送入PLC后在人机界面显示出当时作用到试件上的力值，有模拟量输出端口。
2) 控制系统：
当需要加载动力装置动作时，PLC向驱动器发出指令，驱动器控制电机转动，通过驱动支架向下按压试件。
3）显示系统：
人机界面显示各组试验的试验设定次数（7位）、试验指令次数、按钮动作次数、被测试试件按压力值、按钮按压频率设定、智能判试件通/断等
4、 试验辅助装置安装空间
试验机有试验辅助装置安装空间，保证试验正常进行又能保持试验现场整洁。
四、试验机功能及试验方法：
①将试验的试件安装在夹具上，固定好，调节前后移动，使试件在按压头正下方。调整上下移动，使按钮按压力满足试验要求；
②根据不同要求，试件接上不同电压，本机自带3种DC电源：5V、12V、24V;
③设定测试速度、设定试验次数，断路次数，试验时按向按钮时总计数计一次，按钮触点导通时实际动作次数，不导通时记做不良次数（触点接3-24V直流）。
④按下启动，步机电机开始向下运动，同时带动按压头，同时试件在导通/断开瞬时有信号就计一次数，若连续5次（可设定）出现在无信号输给PLC时，判断对应工位试件损坏。正常则续继试验，直到设定的试验次数自动停机。
五、主要特点：
1、通过PLC的控制，实现速度控制按压头的运行、停止、正转、反转及进行无级调速；
2、检测结果反映在人机界面上，并给出相应的力值曲线，工作界面友好，易于观察和操作；
3、传动系统采用高可靠性的步进电机和直线滑块，以利于传动的平稳性，同时，减少功率损耗。
六、技术参数：
1．精度等级：0.5级；
2．试验工位：3工位（5工位），每工位可独立试验
3．每工位最大负荷： 200N（手动可调，力值显示）；
4．试验力分辨率：1/500,000，且全程分辨率不变；
5．按压有效试验行程（固定值）：100mm（可按要求定做）；
6.夹具前后、左右移动行程：100mm （可按要求定做），上下移动行程100mm
7．试验速度范围：10－210次/min；
8．试验次数：1-9999999次，任意设定
9．按压力：在线实时显示，不设定，实际显示,
10．电源：AC 220V±10％，50Hz；
11．主机重量(kg)：100
12．主机尺寸约：长800×600×6000mm；
七、环境要求
7.1 在室温10C～35C范围内；对温度要求严格的试验，试验温度应为：23℃±5℃
7.2 相对湿度不大于80%；
7.3在稳固的基础上正确安装；
7.4 在周围无振动、无腐蚀性介质和无强电磁场干扰的清洁的环境中；
7.5 电源电压的波动范围不应超过额定电压的10%。
