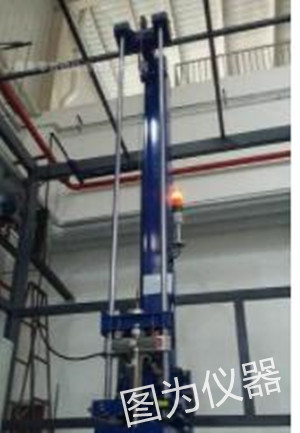

一、产品概述：适用于用于各种玻璃的落球冲击试验,以规定重量之钢球调整在一定的高度， 使之自由落下，打击试件，观察其受损程度，用以判定组件、钢化玻璃品质。

二、符合标准：按照GB29551-2013[建筑用太阳能光伏夹层玻璃]中7.26章节要求设计制作。

三、技术参数：

1、控制方式：PLC控制，触摸屏人机界面智能操作；

2、测试工位：1工位；

3、升降驱动：伺服电机，译码器精准控制位移；

4、冲击驱动：电磁铁吸合释放；

5、冲击辅助：四根精密导杆导向；

6、冲击高度：1200mm-4800mm，触摸屏可设定；

7、冲击钢球：钢制表面淬火，质量1040g±10g,直径为63. 5mm,质量2260g±20g,直径为82.5mm,各1个；

8、试样尺寸：610mm*610mm，厚度根据客户要求；

9、固定底座：试样固定架底部钢板660mm*660mm*12mm,底座下面铺长660m*厚3mm,宽度为15mm邵尔硬度A50的橡胶板；

10、试样固定：610mm*610mm*10mm 、高度50mm钢框与底板连接，顶部放置2件600mm*600mm*15mm高23mm钢框，钢框中间放置660m*厚3mm,宽度为15mm邵尔硬度A50的橡胶板；

11、测试速率：触摸屏可设定；

12、测试时间：触摸屏可设定；

13、防护装置:长1000mm*宽1000mm*高500mm围栏；

14、设备尺寸:长1000mm*宽1000mm*高5200mm;

15、设备电源：220V50Hz。
